特点
是在每一台装入双通道放大器的高精度绝缘型低价格的直流型放大器，高输入阻抗，高增幅精度，高稳定性等直流放大器所需具备条件均能满足。
产品一览
全部显示
DA-710A
直流放大器
规格
| 输入通道数 | 2 |
|---|
| 输入模式 | 差动输入，输入输出间及通道间绝缘 |
|---|
| 绝缘方式 | 光绝缘方式 |
|---|
| 输入阻抗 | 10MΩ 10MΩ或以上（ATT×1，OFF） 1MΩ 1MΩ或以上（ATT×1/100） |
|---|
| 放大倍率 | 10，20，50，100，200，500的 ×1，×1/100，OFF共13段及1～2.5或以上连续可变 放大精度 ±0.1％FS（ATT×1） ±0.3％FS（ATT×1/100） |
|---|
| 稳定度 | 零点：±5μVrti/℃或以内（输入短路，放大倍数500） 放大倍数：±0.02％/℃或以内 |
|---|
| 非线性 | ±0.05%FS或以内 |
|---|
| 响应频率 | DC～10kHz（ 1，-3dB） |
|---|
| 输出 OUT A | ±10V（负荷电阻10kΩ或以上） |
|---|
| 输出 OUT B | ±10V（负荷电阻10kΩ或以上） |
|---|
| 输出阻抗 | 1Ω或以下 |
|---|
| 同相允许电压(CMRR) | 20dB或以上（DC～60Hz） （1kΩ平衡输入，放大500，ATT×1） |
|---|
| 大允许输入电压 | DC±2VDC或AC大值（ATT 1） ±110VDC或AC大值（ATT 1/100） |
|---|
| 零点调整范围（输入） | ±5V（OUTA,B连动）；±1V（OUTB单独） |
|---|
| 噪声 | 10μVp-p（RTI） 6mVp-p（RTO） （输入短路，放大500，ATT×1） |
|---|
| 校准应变（CAL） | 4V±0.2%或以内 |
|---|
| 设定时间 | 100μs或以下，输出±0.1%或以内 |
|---|
| 过载恢复时间 | 100μs或以下，输出±0.1%或以内 |
|---|
| 通道间串音 | 10μVp-p（RTI） 6mVp-p（RTO）或以下 |
|---|
| 同相串音除去比 | 10μVp-p(RTI) 6mVp-p(RTO)或以下 |
|---|
| 低通滤波器 | 2阶Butterworth 10，30，100，300，1k Hz及F共6段 截止点为-3±1dB或以内 衰减特性为（-12±1）dB/oct. |
|---|
| 使用温湿度范围 | -10～50℃，20％～80％（无结露现象） |
|---|
| 保存温湿度范围 | -20～70℃，5～95%（无结露现象） |
|---|
| 耐电压 | 【通道1输入各端子】与【输出，盒，AC电源间】AC1kV 1分钟 【通道2输入各端子】与【输出，盒，AC电源间】AC1kV 1分钟 【AC电源】与【输出，盒】 AC1kV 1分钟 【通道1输入】与【通道2输入间】 AC1kV 1分钟 |
|---|
| 电源消耗电力 | AC100V，4. 5VA |
|---|
| 外形尺寸 | 49（W）×128.5（H）×262.5（D）mm（不含凸起部分） |
|---|
| 重量 | 约1.0kg |
|---|
| 标配件 | 输入电缆U-108 输出电缆U-63 AC电源电缆P-25（带2针转换接头CM-52） 钟表螺丝刀 CD-R（操作说明书） 简易操作说明书 |
|---|
| 选购件 | 收纳盒 YC-A 放大器固定台 FA-1B |
|---|

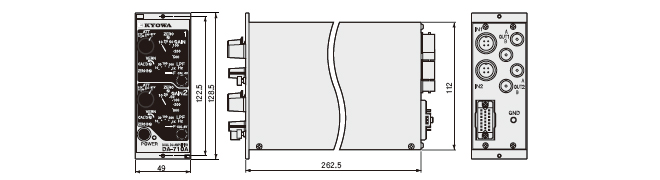

外形尺寸图
