特点
●即使受压面磨损，也不会影响输出和初始值
●不受弯曲影响的载荷式土压计
●用于测量粒径为φ3左右的粉体压力
产品一览
全部显示

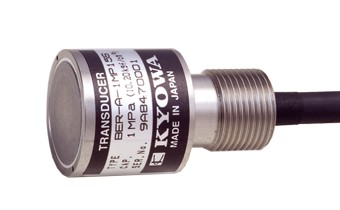

BER-A-500KP15S
500kPa用
规格
性能
| 额定容量 | 压力 : 500kPa 载重 : 236N |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.3%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线30m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 受压面 | 约φ24.5 |
|---|
| 外装 | 全不锈钢质地 电缆紧固填料为黄铜 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g |
|---|
外形尺寸图
BER-A-1MP15S
1MPa用
规格
性能
| 额定容量 | 压力 : 1MPa 载重 : 471N |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线30m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 受压面 | 约φ24.5 |
|---|
| 外装 | 全不锈钢质地 电缆紧固填料为黄铜 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g |
|---|
外形尺寸图
BER-A-2MP15S
2MPa用
规格
性能
| 额定容量 | 压力 : 2MPa 载重 : 943N |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线30m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 受压面 | 约φ24.5 |
|---|
| 外装 | 全不锈钢质地 电缆紧固填料为黄铜 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g |
|---|
外形尺寸图
BER-A-5MP15S
5MPa用
规格
性能
| 额定容量 | 压力 : 5MPa 载重 : 2.4kN |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线30m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 受压面 | 约φ24.5 |
|---|
| 外装 | 全不锈钢质地 电缆紧固填料为黄铜 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g |
|---|
外形尺寸图
为了正确使用
请勿对受压面施加超过额定容量的负荷（压力和载荷）。
