特点
●优越的耐过载特性（可承受1000%过载）
●优越的偏心载荷特性（对特性影响小、灵敏度误差小）
产品一览
全部显示
BER-S-500KP79SA1
500kPa用
规格
性能
| 额定容量 | 压力 : 500kPa 载重 : 230N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径9.7mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约230g（不含电缆） |
|---|

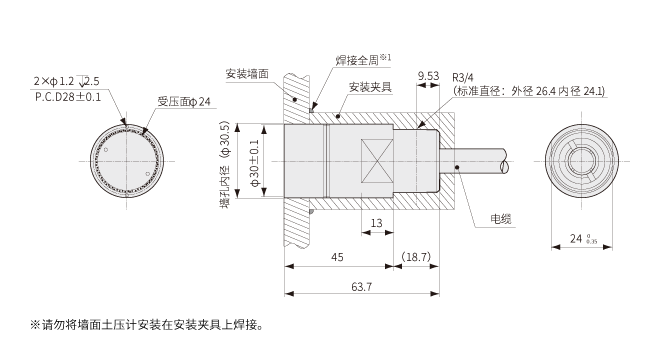

外形尺寸图
BER-S-1MP79SA1
1MPa用
规格
性能
| 额定容量 | 压力 : 1MPa 载重 : 460N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径9.7mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 不锈钢质地 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约230g（不含电缆） |
|---|
外形尺寸图
BER-S-2MP79SA1
2MPa用
规格
性能
| 额定容量 | 压力 : 2MPa 载重 : 910N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径9.7mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约230g（不含电缆） |
|---|
外形尺寸图
BER-S-3MP79SA1
3MPa用
规格
性能
| 额定容量 | 压力 : 3MPa 载重 : 1360N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径9.7mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约230g（不含电缆） |
|---|
外形尺寸图
备注
※此壁压传感器可以测量颗粒直径φ3mm或以下的土压（［粉体压力］ ［间隙压力］）。
