高耐压压力传感器PGR-A
产品介绍
特点 ●高精度 ●安全过载300% ●可制作TEDS对应产品 产品一览 全部显示 PGR-10KA 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±5% |
|---|
环境特性 | 允许使用温度范围 | -30～110℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～8V AC或DC |
|---|
| 输入电阻 | 350Ω±1.4% |
|---|
| 输出电阻 | 350Ω±1.4% |
|---|
| 电缆 | 0.75mm2,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 300% (注)为避免出现超过规格而造成特性改变的可承受的大过载 |
|---|
| 过载界限 | 117.6MPa（注）为避免出现结构上损坏的可承受的大过载 |
|---|
| 固有频率 | 约12kHz |
|---|
| 重量 | 约400g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGR-20KA 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±5% |
|---|
环境特性 | 允许使用温度范围 | -30～110℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～8V AC或DC |
|---|
| 输入电阻 | 350Ω±1.4% |
|---|
| 输出电阻 | 350Ω±1.4% |
|---|
| 电缆 | 0.75mm2,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 300% (注)为避免出现超过规格而造成特性改变的可承受的大过载 |
|---|
| 过载界限 | 117.6MPa（注）为避免出现结构上损坏的可承受的大过载 |
|---|
| 固有频率 | 约17kHz |
|---|
| 重量 | 约400g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGR-50KA 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±5% |
|---|
环境特性 | 允许使用温度范围 | -30～110℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～8V AC或DC |
|---|
| 输入电阻 | 350Ω±1.4% |
|---|
| 输出电阻 | 350Ω±1.4% |
|---|
| 电缆 | 0.75mm2,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 300% (注)为避免出现超过规格而造成特性改变的可承受的大过载 |
|---|
| 过载界限 | 117.6MPa（注）为避免出现结构上损坏的可承受的大过载 |
|---|
| 固有频率 | 约29kHz |
|---|
| 重量 | 约400g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGR-100KA 10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±5% |
|---|
环境特性 | 允许使用温度范围 | -30～110℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～8V AC或DC |
|---|
| 输入电阻 | 350Ω±1.4% |
|---|
| 输出电阻 | 350Ω±1.4% |
|---|
| 电缆 | 0.75mm2,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 300% (注)为避免出现超过规格而造成特性改变的可承受的大过载 |
|---|
| 过载界限 | 196.1MPa（注）为避免出现结构上损坏的可承受的大过载 |
|---|
| 固有频率 | 约42kHz |
|---|
| 重量 | 约400g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52（IEC 60529） |
|---|
| 安装螺纹 | G3/8外螺纹 |
|---|
外形尺寸图
PGR-200KA 20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±5% |
|---|
环境特性 | 允许使用温度范围 | -30～110℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～8V AC或DC |
|---|
| 输入电阻 | 350Ω±1.4% |
|---|
| 输出电阻 | 350Ω±1.4% |
|---|
| 电缆 | 0.75mm2,4芯屏蔽Fluonlex耐热线5m,外径8mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 300% (注)为避免出现超过规格而造成特性改变的可承受的大过载 |
|---|
| 过载界限 | 196.1MPa（注）为避免出现结构上损坏的可承受的大过载 |
|---|
| 固有频率 | 约60kHz |
|---|
| 重量 | 约400g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
推荐配套使用器材

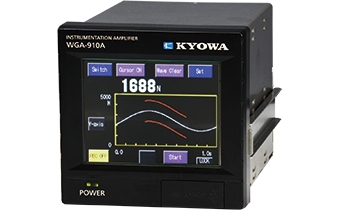

物理量表示 WGA-910A可视信号放大器

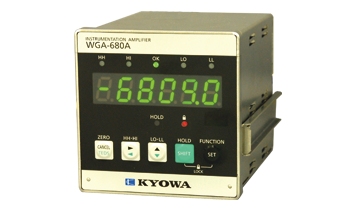

物理量表示 WGA-680A信号放大器

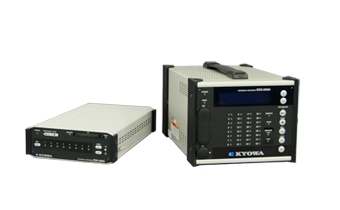

动态测量 EDX-200A组合式数据记录器

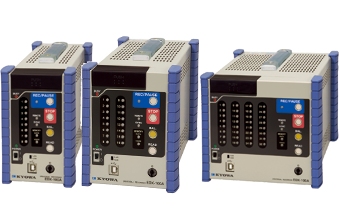

动态测量 EDX-100A组合式数据记录器
| |
