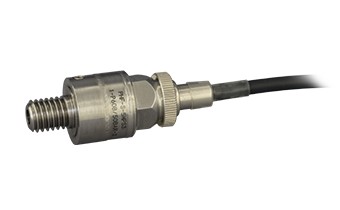

高温用小型压力传感器PHF-S-S3型
产品介绍
特点 ●减低了对测量对象重量的影响 ●拆掉接头，用套筒扳手可以简单安装 产品一览 全部显示 PHF-S-2MPS3A 安装螺纹 R1/8 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | R1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-2MPS3B 安装螺纹 M8x1.25 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M8x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-2MPS3C 安装螺纹 M10x1.25 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-2MPS3D 安装螺纹 M10x1.0 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.0 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-2MPS3E 安装螺纹 5/16-24UNF 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | 5/16-24UNF |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-2MPS3F 安装螺纹 G1/8 2MPa
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約45kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | G1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3A 安装螺纹 R1/8 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | R1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3B 安装螺纹 M8x1.25 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M8x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3C 安装螺纹 M10x1.25 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3D 安装螺纹 M10x1.0 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.0 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3E 安装螺纹 5/16-24UNF 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | 5/16-24UNF |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-5MPS3F 安装螺纹 G1/8 5MPa
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約60kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | G1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3A 安装螺纹 R1/8 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | R1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3B 安装螺纹 M8x1.25 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M8x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3C 安装螺纹 M10x1.25 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3D 安装螺纹 M10x1.0 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.0 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3E 安装螺纹 5/16-24UNF 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | 5/16-24UNF |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-10MPS3F 安装螺纹 G1/8 10MPa
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約70kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | G1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3A 安装螺纹 R1/8 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | R1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3B 安装螺纹 M8x1.25 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M8x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3C 安装螺纹 M10x1.25 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.25 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3D 安装螺纹 M10x1.0 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | M10x1.0 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3E 安装螺纹 5/16-24UNF 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | 5/16-24UNF |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
PHF-S-20MPS3F 安装螺纹 G1/8 20MPa
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 約1.75mV/V |
|---|
环境特性 | 允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
| 温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.008%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
| 电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头， 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 約85kHz |
|---|
| 重量 | 约20g（不含电缆） |
|---|
| 材料 | 液体接触部位为SUS630 |
|---|
| 保护等级 | IP45（IEC 60529） |
|---|
| 安装螺纹 | G1/8 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | 排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个 |
|---|
| 选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
外形尺寸图
为了正确使用 本产品用于测量油压。如果用于测量气压，请在周围设置保护罩。
| |
共和电业有限公司电话: 点击&查看18026282197地址:
同品牌产品：
相关产品：
|
m.cnreagent.com
