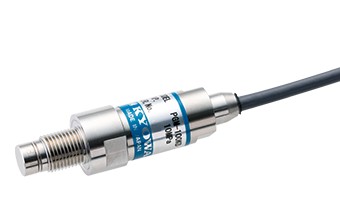

小型压力传感器PGM-D
产品介绍
特点 ●高响应性 ●可制作TEDS对应产品 ●还可制作1MPa, 2MPa的产品 产品一览 全部显示 PGM-50KD 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约83kHz |
|---|
| 重量 | 约40g(不含电缆) |
|---|
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PGM-100KD 10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约113kHz |
|---|
| 重量 | 约40g(不含电缆) |
|---|
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PGM-200KD 20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约150kHz |
|---|
| 重量 | 约40g(不含电缆) |
|---|
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PGM-500KD 50MPa用
规格 性能 | 额定容量 | 50MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约250kHz |
|---|
| 重量 | 约40g(不含电缆) |
|---|
| 材料 | 主机SUS 金属质地,液体接触部位SUS630 |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
备注 本公司也可以制作符合CE认证的产品，具体请电询。
| |
