可以进行14位高精度A/D变换
3.84MHz高速采样的多通道数据
动态范围为85dB
长时间收录到计算机(PC)硬盘(HD) 上
这是一台适合于100kHz以上的频率解析或时间轴波形解析的高速采样数字变换装置。能用于超声波仪器及其工具、振动元件、MEMS等高速振动体的性能测量过程中的时间轴波形观测及作为FFT分析用的输入单元使用。
装有3.84MHz采样器(FFT分析量程＝1.5MHz)、14位A/D转换器、振幅平直度为±0.5dB、通道间的相位精确度为±5度、动态范围为85dB typ。
除掉具有能对FFT监视器等简单的解析功能之专用收录软件AU-0402之外，还可使用测量处理软件Repolyzer2或LV-0910振动分析软件，作高级分析。另外，能从收录的时间系列数据中，抽出必要的数据，也可用Oscope Professional进行有效的，高速数据分析及评价。

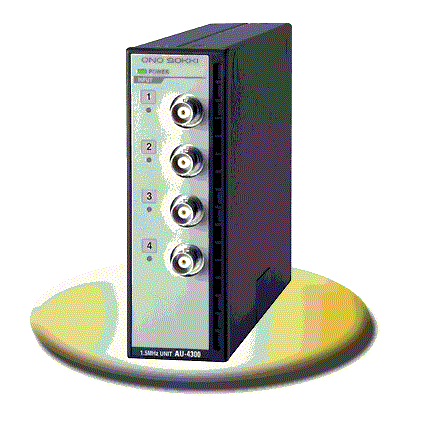

AU-4300高速采样数据变换装置，能满足客户的多种多样测试用途，单体或几台自由组合，单通道或多通道地，任意组合使用。
特点
- 由于采样频率为3.84 MHz及使用14 位 A/D变换器，能满足1.5 MHz的FFT分析量程及85 dB的动态范围。
- 采用IEEE1394总线，能稳定进行高速数据传送。
- 除AU-0402专用数据处理软件之外，还可利用XN-8100 Repolyzer或LV-0910振动分析软件(对应AU-4300版本)进行高级解析，也可用O-Scope Professional对时间系列数据进行解析。

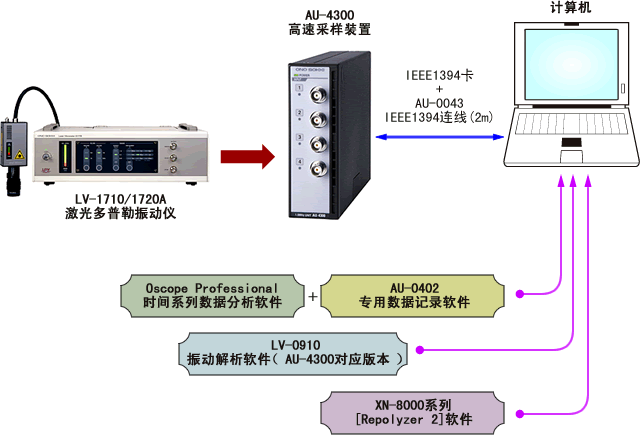

构成例
用于超声波仪器及工具的振幅测量
利用Oscope Pro进行频率分析
AU-0402记录软件
压电元件超声波脉冲振动波形的收录
(LV-1710激光多普勒振动仪＋AU-4300＋AU-0402)
XN-8000系列「Repolyzer」(2.3版本以上)

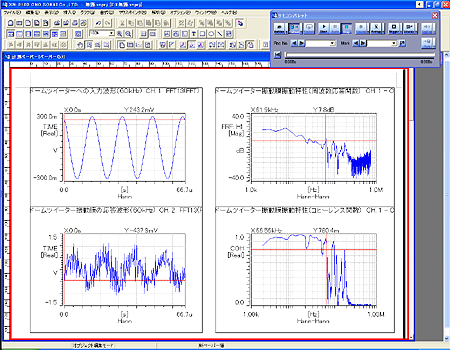

穹面扬声器振动膜的振动波形与效率响应测量
(LV-1710激光多普勒振动计＋AU-4300＋XN-8000系列「Repolyzer」)
概要规格
模拟信号输入部 |
|---|
通道数 | 4 |
|---|
输入接插件 | CO2型(BNC) |
|---|
输入形式 | 单端 |
|---|
输入阻抗 | 约 1 MΩ |
|---|
输入耦合 | AC 或 DC (AC截止频率＝0.5Hz、－3dB) |
|---|
输入电压量程 | ±0.1、±1、±2、±5、±10 V (5 档) |
|---|
输入电平监视点 | 设定输入量程的约95%以上，红色LED点亮 |
|---|
输入频带(量程) | DC ～ 1.5MHz(采样时钟：3.84MHz) DC ～ 750kHz(采样时钟：1.92MHz) DC ～ 375kHz(采样时钟：960kHz) DC ～ 187.5kHz(采样时钟：480kHz) DC ～ 75kHz(采样时钟：192kHz) |
|---|
频率量程 | 3.84MHz/1.92MHz/960kHz/480kHz/192kHz |
|---|
A/D位数 | 14位 |
|---|
动态范围 | 85dB(±0.1V量程时为80dB) |
|---|
通道间增益准确度 (同一单元内) | ±0.3 dB (同一電压量程、10kHz～1.5MHz) |
|---|
通道间增益准确度 (同一单元内) | ±8°以内(0.1V量程、10kHz～1.5MHz) ±5°以内(0.1V量程以外、10kHz～1.5MHz) |
|---|
串音 | -80dB 以下(在400kHz时) |
|---|
振幅均匀性 | ±0.5 dB |
|---|
混淆现象 | -90 dB 以下 |
|---|
联动工作规格 |
|---|
连动台数 | 大4单元(使用选购件 IEEE1394电缆及連動用电缆) (受接口速度限制) |
|---|
输入接插件 | 微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
|---|
输出接插件 | 微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
|---|
采样同步化 | 利用AU-0411 同步采样选购件，使A/D 变换器动态范围在±1个采样周期内同步化 |
|---|
接口(IEEE1394) |
|---|
接口数 | 2(多可连4个单元) |
|---|
使用接插件 | 带6针锁紧(不锁紧也可用电缆) |
|---|
一般规格 |
|---|
使用温度范围 | 0 ～ 40℃(单元单体) |
|---|
保存温度范围 | -10 ～ 50℃(单元单体) |
|---|
电源 | AC/DC适配器(使用STD-1533PA 时：AC100 ～ 240V)、或DC: 9 ～ 18 V |
|---|
消耗电力 | 約 700 mA (DC 16 V 时) |
|---|
外形尺寸 | 44(W)×132.5(H)×222.5(D) mm(突起部分除外) |
|---|
重量 | 约 700 g |
|---|
选购件 | - STD-1533PA AC适配器
- AU-0043 IEEE1394电缆(2m)
- AU-0044 SYNC电缆
- 推荐IEEE卡：REX-CFW3H(PC卡)、REX-PFW4H(PCI接口)＜拉德科社製＞
- AU-0402收录仪软件
- LV-0910振动分析软件(与AU-4300对应软件)
- XN-8000系列 [ Repolyzer 2 ] 软件
- Oscope Professional时间系列数据解析工具
|
|---|
AU-0402 记录软件
| 大连接单元数 | 4 |
|---|
| 波形监视器种类 | 时间轴，功率谱 |
|---|
| FFT监视器频率量程 | 1.5MHz、750kHz、375kHz、187.5kHz、75kHz |
|---|
| FFT采样点数 | 256、512、1024、2048、4096、8192 |
|---|
| 大收录数据量 | 硬盘(HDD)容量、或OS支持容量，都有可能满足 |
|---|
| 保存文件格式 | 独自文件格式(au43形式) |
|---|
| 变换文件格式 | wave形式、ORF格式、CSV格式 |
|---|
| 采用操作系统OS | Windows XP |
|---|
| CPU | Core 2 Duo 2GHz以上 |
|---|
| 内存 | 512MB以上 |
|---|
