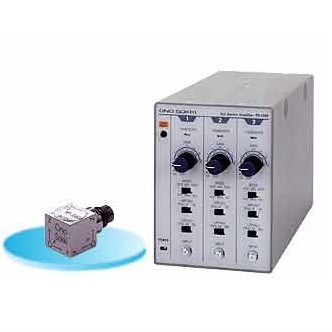

PS-1300 是一台3通道传感放大器，既可以与3维加速度传感器直接连接使用，也可以3个通道分开来接单个传感器使用。
PS-1300内部备有积分功能，便于用户选择合适的输入信号供给后置的振动解析分析仪。
特点
- 可选择3个通道同时输出，也可选择3个通道单独输出
- 积分功能，每个通道可输出加速度、速度或位移信号
- 滤波功能，带高通和低通滤波器，可去除干扰振动，使测试更为精确
- 体积小、重量轻、也可数台连接起来，便于多通道使用
规格简介
通道数 | 3 |
|---|
频率响应特性 | 加速度 | 1.0 Hz ～ 30 kHz ± 0.5 dB |
|---|
速度 | 3.0 Hz ～ 3 kHz + 0.5 dB、-1.0 dB |
|---|
位移 | 3.0 Hz ～ 500 Hz ± 1 dB |
|---|
(160Hz 处为 0 dB) |
|---|
精度 | (160Hz处、25 ℃±3 ℃ 时的数据) |
|---|
输入信号接插件 | 微型插座 |
|---|
输入电压范围 | ±5 V max |
|---|
输入端自噪声 | 100 μVrms |
|---|
输出信号接插件 | C02 (BNC) |
|---|
输出电压 | ±5 V max |
|---|
恒电流电源 | 2.4 mA ± 20 % |
|---|
输出阻抗 | 约 50 Ω |
|---|
负载阻抗 | 大于50 kΩ |
|---|
增益 | 加速度、速度 | 1、2、5、10、20、50、100 |
|---|
位移 | 0.1、0.2、0.5、1、2、5、10 |
|---|
|
|---|
滤波器 | HPF： through、3 Hz、10 Hz(3阶平坦Butterworth滤波器 -18 dB/oct) LPF： through、1 kHz、10 kHz(3阶平坦Butterworth滤波器 -18 dB/oct) (10Hz、1kHz 点是根据＜JIS B 0907-1989＞标准的 「旋转机械的振动及振动的严酷度测量的有关事项」所确定) |
|---|
输出灵敏度 | 加速度 | 0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU |
|---|
速度 | 0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU |
|---|
位移 | 0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU |
|---|
|
|---|
电源电压 | 10 V ～ 15 VDC(可使用交流电源，但AC/DC 电源适配器须另行购买 ) |
|---|
电流消耗 | 小于300 mA (电源电压为12 VDC时) |
|---|
使用环境 | 温度：-10℃ ～ + 50℃； 湿度：低于90 ％ RH (不结露) |
|---|
连接 | 1个AC适配器多可接8台 |
|---|
外形尺寸 | 92 (W) × 121(H) × 194 (D) mm (不包括突出部位) |
|---|
重量 | 1 kg |
|---|
附属品 | 连接电缆、连接板、连接栓(2个)、橡皮垫脚(4个) |
|---|
选购件 | ＜选购配件＞ - PS-P20022A AC电源适配器100～240V
- CH-0100 外接电池单元
- CH-0001 附属品套件(连接电缆：1根、连接栓：2个、连接板：1个)
＜选购功能＞ - PS-0131 输出有效值(0～+5V)
- PS-0132 电流输出4～20mA
- PS-0133 恒电流输出4mA(3.6mA±20%)
- 安装费用 (产品售出后的功能追加)
|
|---|
