对于频率在20 kHz以上的高频带域，1/2英寸传声器就不能测量，需要用1/4英寸电容式传声器及前置放大器。传声器采用背驻极体方式，与旁通式不同，可不需要传声器放大器。而且，传声器单体的性能，可能测量到168 dB的高声压级。
MI-1531
MI-3140
因为与定电流前置放大器组合，可不需要传声器放大器。从前置放大器用BNC接头,，可以直接与分析仪或数据记录仪连接。(具有 2 mA ～ 20 mA 的定电流电源仪器)
对于1/2英寸的传声器不能测量的20 kHz以上的超声波可以测量。
10 Hz ～ 40 kHz (频率特性：±1dB 无保护栅)
10 Hz ～ 100 kHz (频率特性：+2dB、-4dB无保护栅)
10 Hz ～ 20 kHz (频率特性：±4dB 有保护栅)
传声器单体可测到168 dB，与前置放大器MI-3140组合，可测到157 dB。

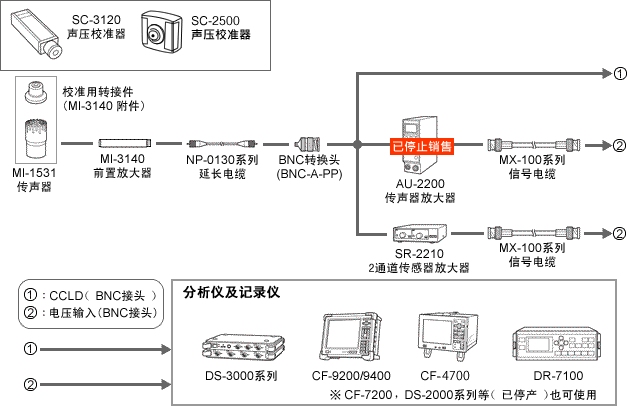

系统构成例
下图为各产品图分别与专用产品HTML页连接。
概要规格
MI-1531 1/4英寸测量用电容式传声器
| 频率量程 | 10 Hz ～ 100 kHz |
|---|
| 响应类型 | 声场型 |
|---|
| 灵敏度 | －48 ± 3 dB re. 1 V/Pa, 4 mV/Pa (250 Hz) |
|---|
| 静电容量 | 7 pF |
|---|
| 大声压级 | 157 dB(使用MI-3140 时) |
|---|
| 本体噪声 | 30 dB (A) 以下 |
|---|
| 使用温度范围 | -10 ～ 50 ℃ |
|---|
| 使用湿度范围 | 0～90% RH (不结露) |
|---|
| 静压特性（250 Hz） | -0.0008 dB/ kPa以下 |
|---|
| 温度特性（250 Hz） | 0.01 dB/℃以下 |
|---|
| 湿度特性（250 Hz） | - |
|---|
| 保存温度范围 | -40 ～ 150 ℃ |
|---|
| 保存湿度范围 | 0～90% RH |
|---|
| 外形尺寸 | φ6.9×10.5 mm |
|---|
| 重量 | 约 1.5 g |
|---|
MI-3140传声器前置放大器
| 配套传声器 | MI-1531 |
|---|
| 频宽 | 10 Hz ～ 100 kHz |
|---|
| 输入阻抗 | 约 20 GΩ |
|---|
| 本体躁声 | 6 μVrms 以下(20 Hz – 20 kHz, FLAT时) |
|---|
| 失真率 | 3% 以下( 1 kHz, 输入电压 8 Vrms) |
|---|
| 使用温度范围 | -30 ～ 60 ℃ |
|---|
| 使用湿度范围 | 0 ～ 90% RH (不结露) |
|---|
| 保存温度范围 | -30 ～ 80 ℃ |
|---|
| 保存湿度范围 | 0 ～ 95% RH (不结露) |
|---|
| 大输出 | ±8 Vp (使用DC 24 V电源) |
|---|
| 电源 | DC 15 ～ 25 V, CCLD(定电流驱动) 2 ～ 20 mA |
|---|
| 外形尺寸 | φ6.35×44 mm |
|---|
| 重量 | 约 5.5 g（不含传声器） |
|---|
| 延长电缆 | NP-0130系列（推荐） |
|---|
| 附件 | 输入接口保护帽 1个 校正用1/2→1/4变换适配器 SC-0313 1个 |
|---|
| 选购件 | - NP-0130系列连接电缆
- NP-0021 BNC 变换适配器
|
|---|
延长电缆
型号 | 长度 | 外观 |
|---|
NP-0131 | 1.5 m |  |
|---|
NP-0132 | 3 m |
|---|
NP-0133 | 5 m |
|---|
NP-0134 | 10 m |
|---|
MX-101 | 1.5 m |  |
|---|
MX-105 | 5 m |
|---|
MX-110 | 10 m |
|---|
MX-115 | 15 m |
|---|
MX-120 | 20 m |
|---|
