一、产品简介

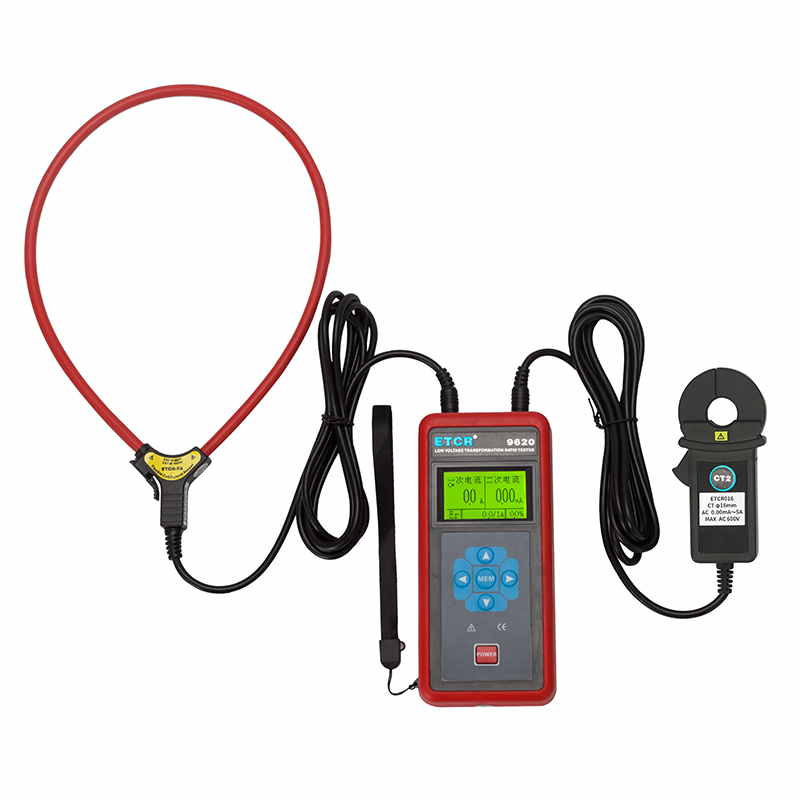

ETCR9620系列低压电流互感器变比测试仪可广泛应用在380/220伏电力系统中，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成，柔性电流钳直径为8mm，特别适用于狭小空间及密集排线的测试场所，为用电检查人员提供一种安荃、准确、便捷的新型电力仪器，它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
其中ETCR9620B低压无线电流互感器变比测试仪，一次电流钳采用无线传送方式，传输距离100米，使用更加方便。
二、型号区别
产品型号 | 一次电流钳 | 二次电流钳 | 变比 | 角差 | 一次电流钳与 主机联接方式 |
ETCR9620 | 0．0A～3000A | 0．00mA～5A | 1～500 | 0～360° | 有线连接。 |
ETCR9620B | 0．0A～3000A | 0．00mA～5A | 1～500 | -- | 无线传输。 |
三、工作原理
在380/220伏系统中,不停电的条件下，通过一次电流取样钳CT1、二次电流取样钳CT2，分别对电流互感器的一二次回路电流取样，将取样信号处理、放大、滤波、A/D转换，然后输入主机的中央处理器，由中央处理器对两路A/D信号进行分析处理，并以二次电流为5A折算显示变比、比差，从而实现安荃快捷在线检测出运行中的电流互感器变化、角差等。
四、基准条件
影 响 量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±5℃ | -15℃～50℃ | |
环境湿度 | 40%～60% | ＜70% | |
正弦波失真度 | ≤1% | ≤3% | |
信号频率 | 50HZ±5HZ | 45HZ～65HZ | |
角差 测试 | 一次高压电流钳 | 60A±3A | 0.0A±800A | |
一次柔性电流钳 | 300A±30A | 0.0A～3000A | |
二次电流钳 | 1A±0.2A | 10mA～5A | |
外电场、磁场 | 应避免 |
被测导线位置 | 被测导线处于钳口的中心位置 |
五、技术参数
产品型号 | ETCR9620低压CT变比测试仪 | ETCR9620B无线低压CT变比测试仪 |
一次电流钳 测量精度 | 量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS (23℃±3℃，70%RH以下，导线处于钳口中心位置) | 量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS (23℃±3℃，70%RH以下，导线处于钳口中心位置) |
二次电流钳 测量精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
变比测量范围 | 1～9999 | 1～9999 |
变比分辨率 | 0.1 | 0.1 |
角差测试精度 | 量程：0～360°；分辨率：1°；精度：±3° | -- |
一次电流钳 连接方式 | 有线连接，线长2m | 无线传输，通讯距离100m |
一次电流钳尺寸 | CT尺寸：φ200mm；外形尺寸：200mm×245mm×13mm | CT尺寸：φ200mm；外形尺寸：200mm×370mm×40mm |
二次电流钳尺寸 | CT尺寸：φ16mm；外形尺寸：110mm×53mm×22mm | CT尺寸：φ16mm；外形尺寸：110mm×53mm×22mm |
主机外形尺寸 | 78mm×165mm×42mm | 78mm×165mm×42mm |
仪器质量 | 约600g | 约800g |
电池规格 | 7#碱性干电池（1.5V×4） |
存储数据 | 3000组 |
采样速率 | 3次/秒 |
自动关机 | 约15分钟 |
电池电压 | 当电池电压低于5.2V±0.3V时，“”显示，提醒更换电池 |
溢出显示 | 超量程溢出功能：“OL A”符号显示 |
电流钳引线 | 长度：2m |
工作温湿度 | -15℃～50℃；70%RH以下 |
存放温湿度 | -15℃～60℃；70%RH以下 |
绝缘强度 | AC3700V/rms钳芯与外壳间 |

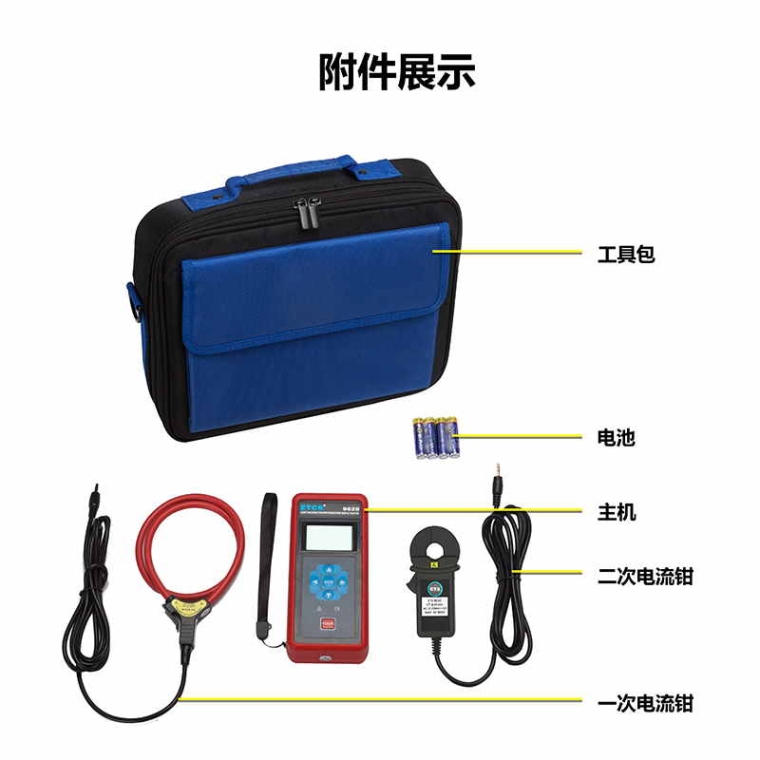

随机附件 | 主机：1件；一次柔性电流钳：1件；二次电流钳1件；电池LR03：4件；工具包：1件 | 主机：1件；一次柔性电流钳：1件；二次电流钳1件；电池LR03：4件；电池6F22:1件；工具包：1件 |
