一． 简介

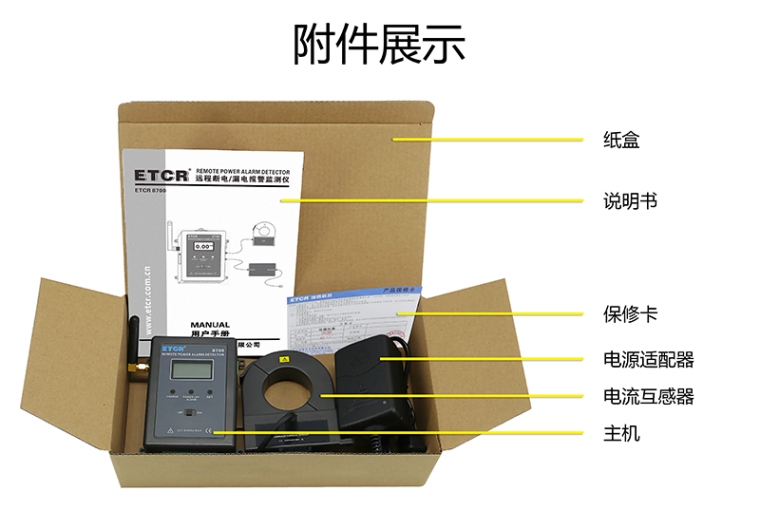

是专门针对需要无人值守和远程在线报警监测断电、恢复供电、漏电的工控现场而设计的，属工业级GSM/2G/3G/4G报警监控仪，也可以当手机短信防盗报警器使用。由主机、接警手机、电流传感器、GSM/GPRS模块、上位机软件、电源适配器等组成。主机内嵌实时操作系统，内置GSM/GPRS模块，用户只需通过自己的手机向主机设置几个简单参数，就可以随时监测远程设备是否断电、是否恢复供电、是否有漏电等报警信息；也可以通过输入扩展口接入温度、湿度、人体红外感应器等传感器；还可以通过输出扩展口控制远程的继电器等其他设备。广泛适用于安防、电力设备、银行、电信、工厂、铁路、机房、不间断电源、生物制药、仓库、药房、重要机械设备、24小时运转的生产线等各种需要断电报警、漏电监测报警、远程控制启停等场所。

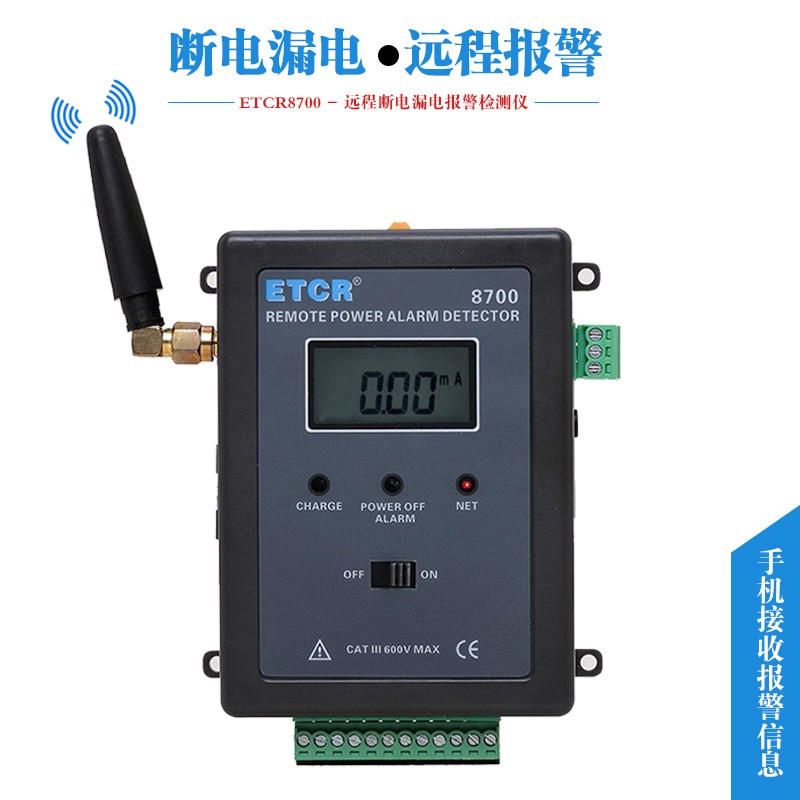

主机监控1路电流(LCD显示电流值)、1路外部电源通断状况(即供电电源的通断状况)、3路扩展输入接口(DC 0～12V模拟电压)、3路扩展输出控制接口(开/关：DC 12V/0V) ；提供1路RS485数据接口及MODBUS协议，便于二次开发；内置大容量可充锂电池，同时具有充电管理功能，当外部供电断开时，内置锂电池继续给主机供电工作，多方面实现远程监测、报警、控制等功能。

接警手机可以通过GSM短信对主机发送设置指令、报警指令、查询指令、布防指令、撤防指令、恢复出厂设置指令等。例如：接警电话号码配置、电源断电报警、电源恢复正常通知、漏电报警、漏电流临界值设置、电流正常通知；扩展输入信号的报警临界值设置、扩展输入信号超出报警、扩展输入信号恢复正常通知、扩展输出信号开或关(开/关：DC 12V/0V)控制、报警确认时间、打开或关闭每日10时报告、布防、撤防、恢复出厂设置；查询接警号码、查询电流大小、查询电源通或断状态、查询扩展输入接口电压信号大小、查询扩展输出接口的控制开或关状态等。

电流传感器为开合式CT，非常适合在线安装，孔径为φ40mm，用户可以根据需求选购不同口径的电流传感器，其铁芯使用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。

二．通讯方式

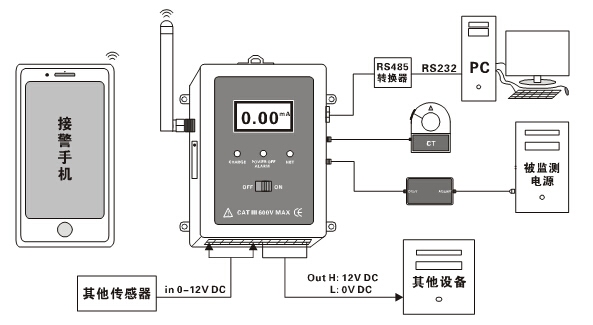

本仪表具有两种通讯方式：GSM无线通讯方式、RS485有线通讯方式；三路扩展输入接口：IN1、IN2、IN3；三路扩展输出控制接口：OUT1、OUT2、OUT3。用户可以根据实际需求选择使用不同的通讯方式和扩展接口。

1、 GSM无线通讯方式主机与接警手机与之间采用GSM短信方式通讯，只要有GSM信号的地方就可以通讯，不受距离限制，适用于远距离监测报警。用户也可以根据提供的GSM短信指令协议另行开发上位机软件。

2、 RS485有线通讯方式， 主机与电脑之间采用RS485通讯，主机提供了一路RS485接口及MODBUS协议，用户可以根据提供的协议进行二次开发，有线通讯方式适合于近距离监测报警。

三．技术规格

四．现场应用
