一．简介
ETCR9500C三通道无线高压变比测试仪是我公司长期致力于电力仪表检测技术研究的又一核新技术产品。专为在线测量、校验运行中35kV以下配电系统中高低压电流互感器、变压器的一次、二次电流大小、变比、比差、相别、极性、相序而精心设计制造的，仪表由专用一次高压电流钳、3路二次低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成。本仪器采用3个二次低压电流钳同时测试低压线路，可直接确定高压端与低压端的对应相位关系，无需多次钳测。ETCR9500C广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。
一次高压电流钳突破传统结构，具有自动开合功能，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安荃省时。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑高绝缘等特点。高压电流钳与主机采用无线传输，能穿透隔墙障碍，直线传输距离100米。二次电流钳有008电流钳或030电流钳（选型），008电流钳适合排线密集线路测试，030电流钳适合大线径线路测试。
电流钳选用坡莫合金，采用CT磁屏蔽技术，确保常年无间断监测的高精度、高可靠性、高稳定性。
主机同屏显示四路电流、变比、相别、极性，一目了然。同时具有超大存储空间，能存储1500组数据。监控软件具有在线实时监控与历史查询功能，动态显示，具有历史数据读取、查阅、保存、打印等功能。
二．产品类别
产品型号 | 一次电流钳 | 二次电流钳 | 变比范围 |
尺寸 | 量程 | 尺寸 | 量程 |
ETCR9500C-016 | φ48mm | 0.0A～800A | φ16mm | 0.00mA～5A | 1～500 |
ETCR9500C-030 | φ48mm | 0.0A～800A | 25mm×30mm | 0.00mA～10A | 1～500 |
三．技术规格
1、基准条件：
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±5℃ | -15℃～50℃ | |
环境湿度 | 40%～60% | ＜70% | |
正弦波失真度 | ≤1% | ≤3% | |
信号频率 | 50HZ±5HZ | 45HZ～65HZ | |
外电场、磁场 | 应避免 |
被测导线位置 | 被测导线处于钳口的中心位置 |
2、技术参数：
产品型号 | ETCR9500C-016三路无线高压CT变比测试仪 | ETCR9500C-030三路无线高压CT变比测试仪 |
适用场所 | 适合二次线路排线密集的场所测试 | 适合二次线路为大线径的场所测试 |
一次电流钳尺寸 | 钳口尺寸：φ48mm； 外形尺寸：255mm×84mm×39mm； | 钳口尺寸：φ48mm； 外形尺寸：255mm×84mm×39mm； |
二次电流钳尺寸 | 钳口尺寸：φ16mm； 外形尺寸：110mm×53mm×22mm | 钳口尺寸：25mm×30mm 外形尺寸：115mm×70mm×33mm |
一次电流测试精度 | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS (23℃±3℃，70%RH以下，导线处于钳口中心位置) | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS (23℃±3℃，70%RH以下，导线处于钳口中心位置) |
二次电流测试精度(三路电流同屏显示) | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS | 量程：0.00mA～10A；分辨率：0.01mA；精度：±0.5%FS |
变比测量范围 | 1～500 | 1～500 |
电 源 | DC6V 碱性干电池LR03（1.5V AAA×4） |
主机尺寸 | 165mm×78mm×42mm； |
绝缘杆尺寸 | 约4300mm |
绝缘杆耐压 | 110kV |
仪表质量 | 约5kg（含绝缘杆及附件） |
传输距离 | 一次电流钳无线传输距离100m |
连接线长 | 二次电流钳连接线长2m |
数据存储 | 1500组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
数据保持 | 按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
数据查阅 | 按右箭头键可以进入数据查阅模式 |
数据上传 | 配备USB接口、通讯线及软件，存储数据可以上传电脑，用于读取、保存、打印等。 |
溢出显示 | 超量程溢出功能：“OL ”符号显示 |
无信号指示 | 当主机没有收到发射信号时提示“无信号” |
自动关机 | 开机约15分钟后，仪表将自动关机 |
电池电压 | 当电池电压低于4.8V时，电池电压低符号“ ”显示，提醒更换电池 |
外界干扰 | 避免特强电磁场；避免433MHz、315 MHz同频干扰 |
工作温湿度 | -15℃～50℃；70%RH以下 |

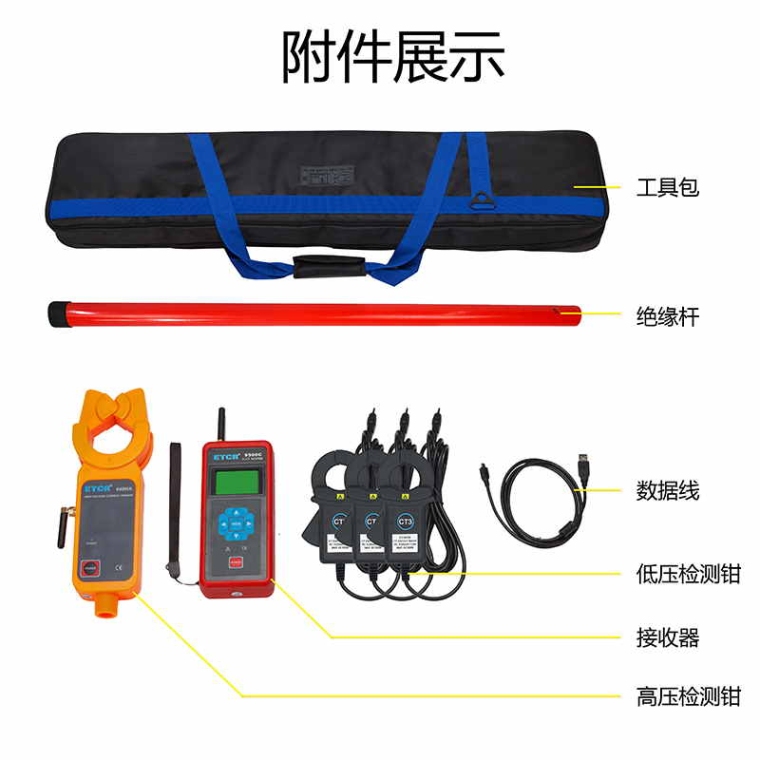

随机附件 | 接收器：1件；一次电流钳：1件；二次电流钳：3件；USB专用通讯线：1件；伸缩绝缘杆：1根； 电池LR03：8个；工具包：1件 |
