一．简介
是专为高压环网柜核相而精心设计制造的，仪表具有语音提示功能，操作特别简单，**快速。仪表可以在极低电压线路中核相，核相电压5V～600V，核相距离30米。本核相仪还具有测试相位、频率、相序等功能。

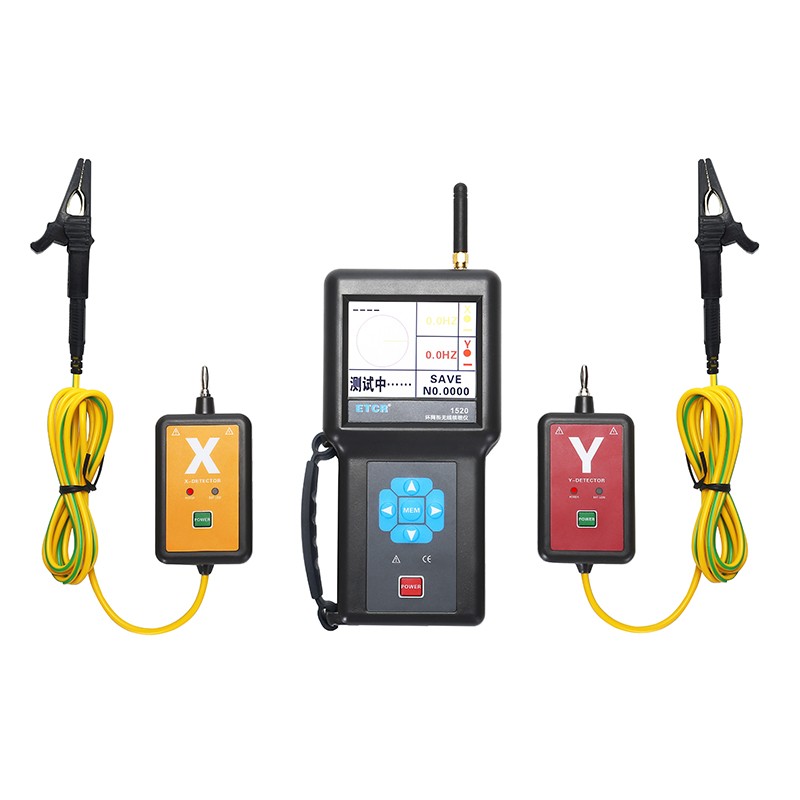

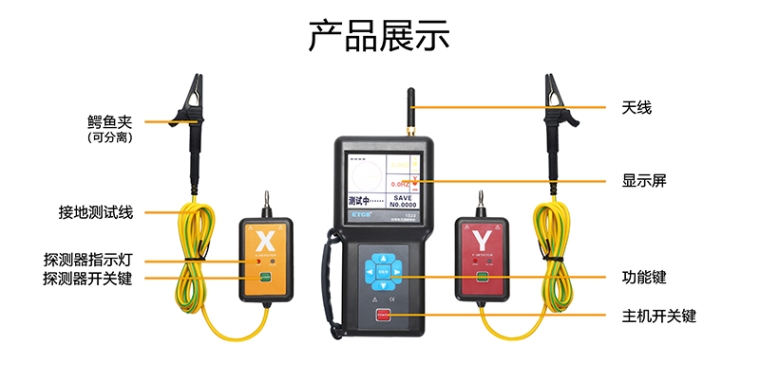

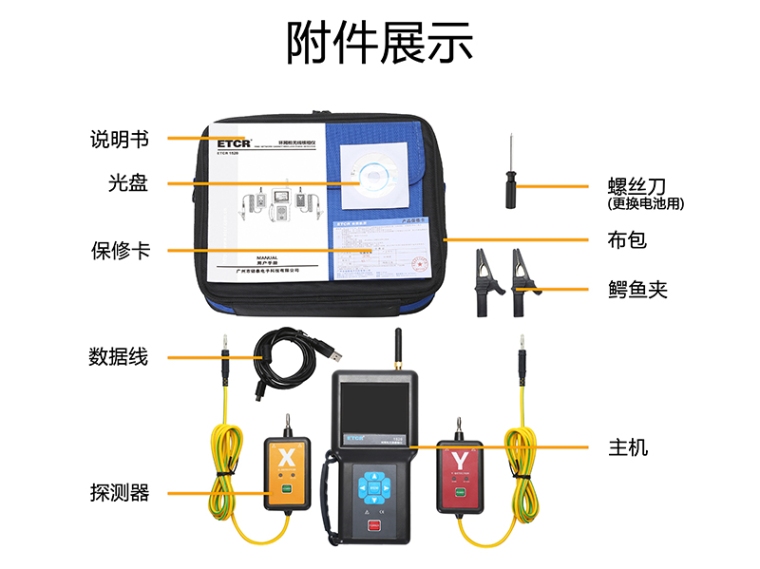

由主机、探测器、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二．技术规格
功 能 | 环网柜核相及频率、相位、相序测试 |
电 源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: DC6V，4节纽扣电池LR44 |
核相电压 | AC 5V～600V |
核相距离 | 30米 |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz |
精 度 | 相位：≤±8° |
频率：≤±2Hz |
分 辩 率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约5分钟仪表将自动关机 |
电池电压 | 主机电池电压低符号显示时，提醒更换电池，此时测量的数据同样是准确的，请更换主机电池。 探测器“BAT LOW”指示灯快速闪烁，表示其电池电量不足，请更换探测器电池。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：750g(含电池) |
仪器尺寸 | 主机195mm×100mm×45mm； 探测器120mm×54mm×30mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
