一．简介
ETCR1540中置柜无线高压核相仪是专为手车式高压开关柜（中置柜）核相而精心设计制造，本仪器采用非接触式核相技术，在中置柜外接收核相数据，即可对A、B、C三相线路同时完成相位判断，相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的**隐患，确保了操作人员和设备的**。仪器操作特别简单，**快速。

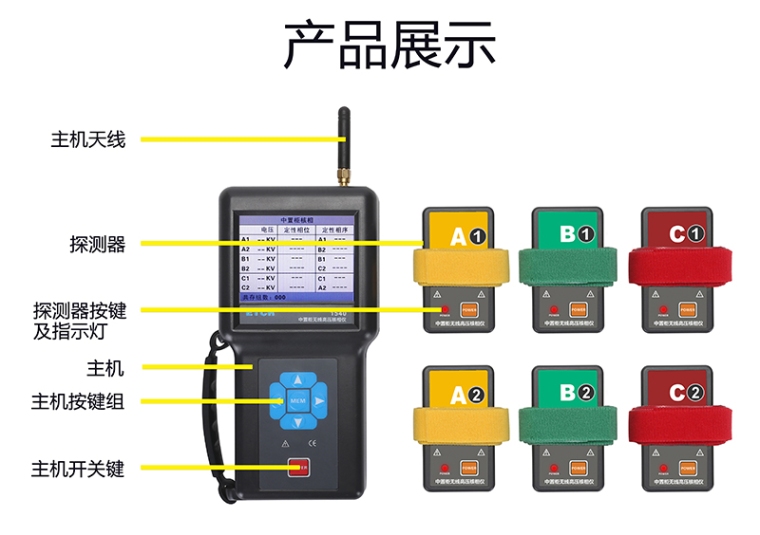

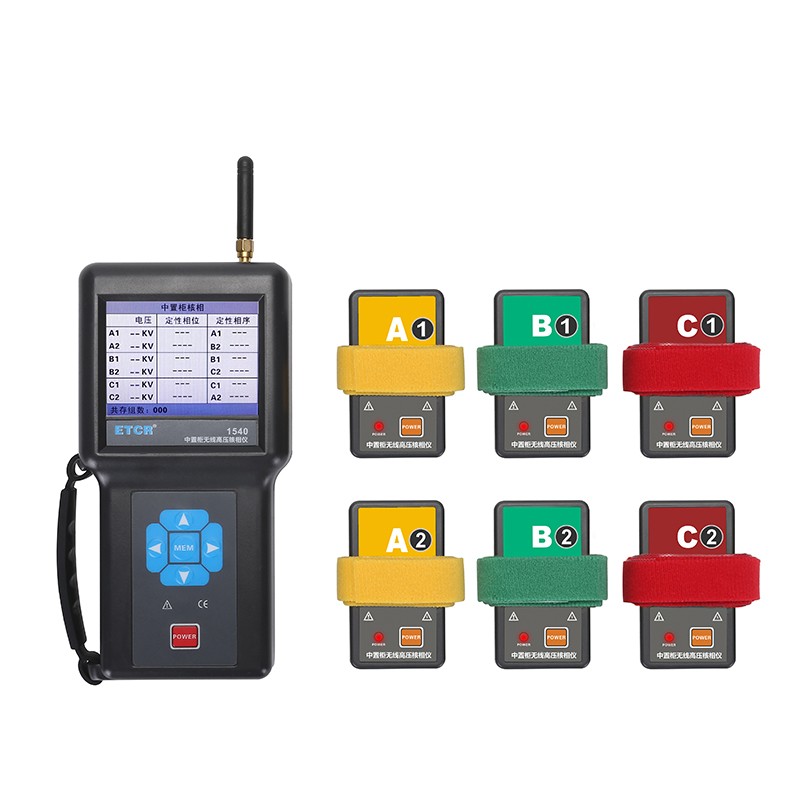

ETCR1540中置柜无线高压核相仪由主机、探测器组、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、相序、核相结果及电压等级；同时三相显示，清晰直观，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、相位指示、相序功能；具有历史数据读取、查阅、保存、打印等功能。
二．技术规格
功 能 | 中置柜核相、相位、相序测试 |
电 源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: DC6V，4节纽扣电池LR44 |
核相方式 | 非接触式核相 |
核相电压 | 10KV-35KV |
核相距离 | 20米 |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
精 度 | 相位：≤±10° |
频率：≤±2Hz |
分 辩 率 | 相位：1° |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 数字同时显示 |
电压显示 | 显示电压等级 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约10分钟仪表将自动关机 |
电池电压 | 当主机电池电压低符号显示，提醒需及时更换电池，此时测量的数据同样是准确的。 探测器“POWER”指示灯缓慢闪烁，表示其电池电量不足，请更换探测器电池。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：950g(含电池) |
仪器尺寸 | 主机195mm×100mm×45mm； 探测器80mm×46mm×26mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
