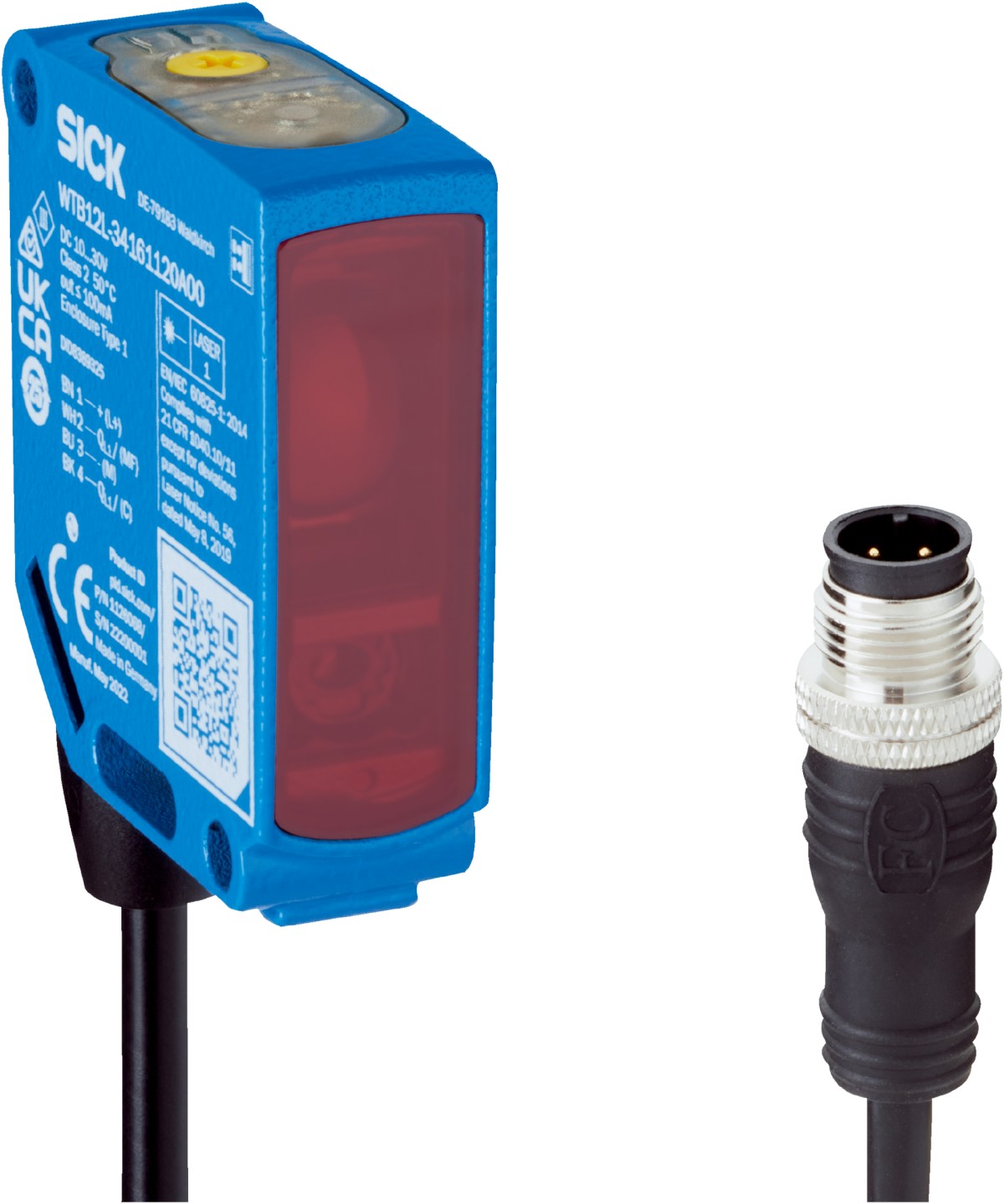

光电传感器WTF12L-34162120A00
| 型号: | WTF12L-34162120A00 | | 货号: | 1126064 | | 品牌: | SICK |
产品介绍
       产品特点 | 工作原理 | 漫反射光电传感器 | | 工作原理详细信息 | 前景抑制 | | 感应距离 | | | 最小触发感应距离 | 80 mm | | 最大开关距离 | 350 mm | | 背景抑制功能的开关阈值设置范围 | 100 mm ... 350 mm | | 参照物 | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） | | 在黑色背景（6% 反射）上设置触发感应距离时的最小物体高度 | 2.2 mm, 150 mm 距离时 | | 建议的实现理想性能的触发感应距离范围 | 100 mm ... 200 mm |
| | 发射光束 | | | 光源 | 激光 | | 光源种类 | 可见红光 | | 光点形状 | 椭圆形 | | 光斑尺寸（距离） | 1.2 mm x 0.7 mm (150 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.0°（TU = +23 ℃） |
| | 激光器特征值 | | | 标准性参考 | EN 60825-1:2014, IEC 60825-1:2014 | | 激光等级 | 1 | | 轴长 | 655 nm | | 脉冲宽度 | 4 µs | | 最大脉冲功率 | < 6.74 mW | | 平均使用寿命 | 50,000 h，TU = +25 ℃ 时 |
| | 最小可检测物体 (MDO) 典型 | | | 2.5 mm (200 mm 距离时) | | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） |
| | 设置 | | | 按转元件 | BluePilot: 用于设置切换距离 | | IO-Link | 用于设置传感器参数和 Smart Task（智能任务）功能 |
| | 显示 | | | LED 蓝色 | BluePilot：触发感应距离指示 | | LED，绿色 | 状态指示灯
持续接通：上电
闪烁：IO-Link 模式 | | LED 黄色 | 光接收状态
持续接通：物体存在
持续断开：物体不存在 |
| | 特殊应用 | 检测小型物体, 识别高速物体, 检测扁平物体, 检测透明物体 |
安全技术参数 | MTTFD | 280 年 | | DCavg | 0 % | | TM（持续运行时间） | 10 年 |
通讯接口 | IO-Link | ✔ , IO-Link V1.1 | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | 位 2 ... 15 = Current receiver level (live) | | VendorID | 26 | | DeviceID HEX | 0x8002CE | | DeviceID DEC | 8389326 | | 兼容的主站端口类型 | A | | 支持 SIO 模式 | 是 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 V | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | ≤ 14 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | 反向脉冲：PNP/NPN | | 开关类型 | 明/暗切换 | | 信号电压 PNP 高电平/低电平 | 约 UB-2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约 UB / < 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 输出保护电路 | 反极性保护 | | 过流保护 | | 短路保护 | | 响应时间 | ≤ 500 µs 2) | | 重复精度（响应时间） | 150 µs 2) | | 开关频率 | 1,000 Hz 3) |
| | 引脚/缆芯分配 | | | BN 1 | + (L+) | | WH 2 | ǬL1/MF
数字输出、暗通开关、存在物体 → 输出 ǬL1 HIGH 4)
传感器的引脚 2 功能可配置 | | 通过 IO Link 可实现更多设置可能性 | | BU 3 | - (M) | | BK 4 | QL1/C
数字输出、亮通开关、存在物体 → 输出 QL1 LOW 4)
传感器的引脚 4 功能可配置 | | 通过 IO Link 可实现更多设置可能性 |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 15.6 mm x 49.5 mm x 43.1 mm | | 接口 | 带插头的电缆，M12，4 针, 315 mm | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.14 mm² | | 导线直径 | Ø 3.4 mm | | 电缆长度 (L) | 275 mm | | 弯曲半径 | 可移动状态 > 12 x 电缆直径 | | 弯曲周期 | 1,000,000 |
| | 材料 | | | 外壳 | 金属, 压铸锌 | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC | | 插头 | 塑料, VISTAL® |
| | 重量 | 大约 94 g | | 固定螺钉的最大拧紧力矩 | 1.4 Nm |
环境参数 | 外壳防护等级 | IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) | | 运行环境温度 | –20 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | 预热时间 | < 15 min, Tu 小于 –10 ℃ 时 | | 类型抗环境光能力 | 人造光: ≤ 50,000 lx 太阳光: ≤ 50,000 lx | | 抗冲击能力 | 50 g, 11 ms (沿 X、Y、Z 轴 25 次正向和 25 次负向冲击，总计 150 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 2,000 Hz (X、Y、Z 轴每轴振幅 0.5 mm / 10 g，20 次扫描，1 倍频程/分钟，(EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | 清洁剂耐抗性 | ECOLAB | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 开关频率 | SIO Logic: 900 Hz 1) IOL: 800 Hz 2) | | 响应时间 | IOL: 600 µs 2) | | 重复精度 | SIO Logic: 200 µs 1) IOL: 250 µs 2) | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | ǬL1 的切换信号 | 开关量输出 |
|
诊断 | | 设备状态 | 是 | | 详细的设备状态 | 是 | | 运行时间计数器 | 是 | | 带复位功能的运行时间计数器 | 是 | | 示教质量 | 是 |
分类 | ECLASS 5.0 | 27270904 | | ECLASS 5.1.4 | 27270904 | | ECLASS 6.0 | 27270904 | | ECLASS 6.2 | 27270904 | | ECLASS 7.0 | 27270904 | | ECLASS 8.0 | 27270904 | | ECLASS 8.1 | 27270904 | | ECLASS 9.0 | 27270904 | | ECLASS 10.0 | 27270904 | | ECLASS 11.0 | 27270904 | | ECLASS 12.0 | 27270903 | | ETIM 5.0 | EC002719 | | ETIM 6.0 | EC002719 | | ETIM 7.0 | EC002719 | | ETIM 8.0 | EC002719 | | UNSPSC 16.0901 | 39121528 |
| |
