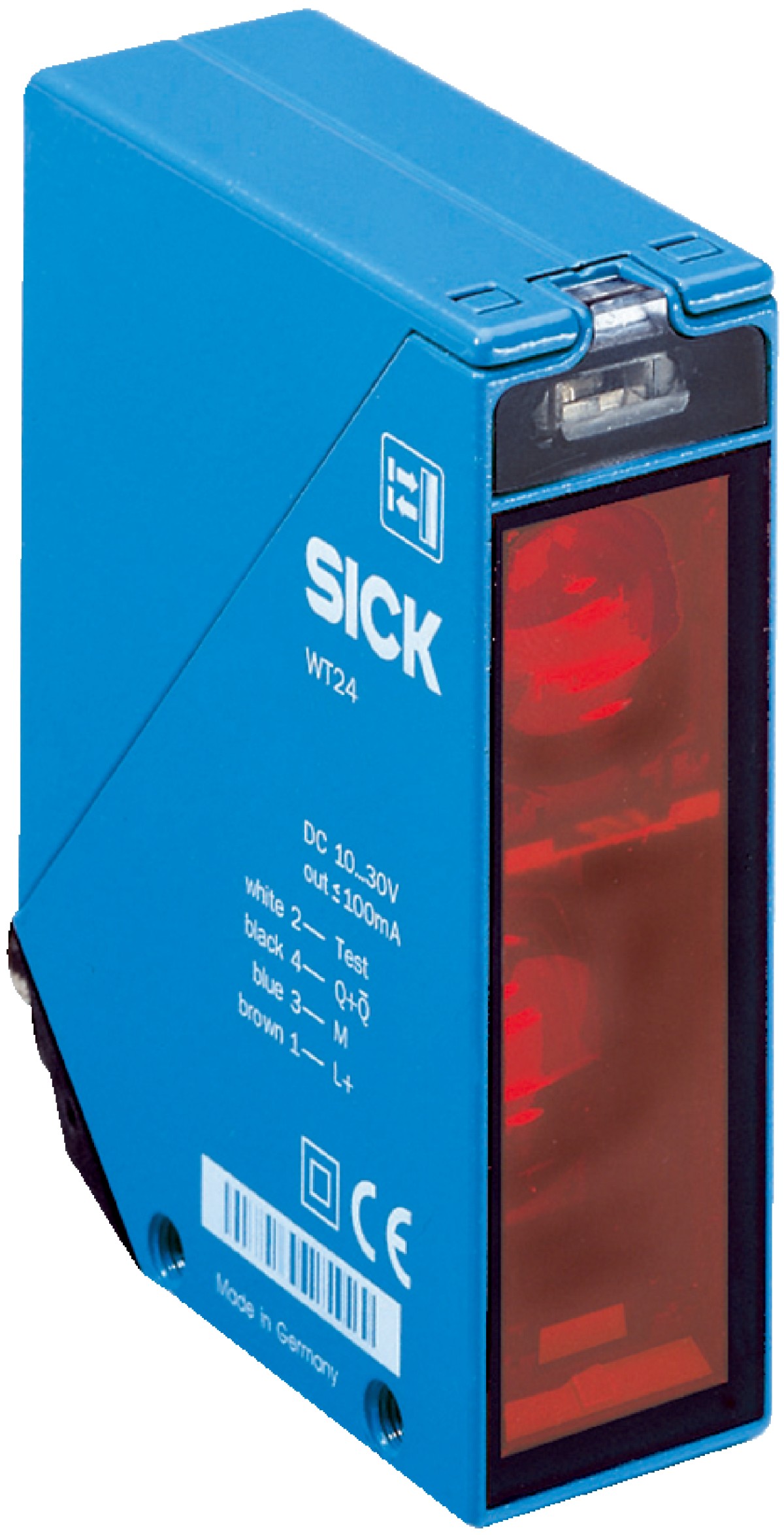

光电传感器WT24-2B420S14

产品介绍

European conformity (CE) Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

¹⁾ 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）.

²⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

机械/电子参数

工作电压 U_B	10 V DC ... 30 V DC ¹⁾
残余纹波	< 5 V_ss ²⁾
电流消耗	50 mA ³⁾
开关量输出	NPN, PNP
开关类型	明/暗切换
开关类型可选	可通过 PNP/NPN 转换器选择, 可通过明通/暗通开关选择
输出电流 I_max.	≤ 100 mA
响应时间	≤ 500 µs ⁴⁾
开关频率	1,000 Hz ⁵⁾
时间功能	开启延迟关闭延迟
延迟时间	可以设置延时选择开关, 0.6 s ... 1.3 s
连接类型	插头，M12，4 针
保护电路	A ⁶⁾ C ⁷⁾ D ⁸⁾
防护等级	II ⁹⁾
重量	350 g
特殊产品	✔
外壳材料	金属, 压铸锌
材料、光学元件	玻璃, 玻璃
外壳防护等级	IP67
测试输入端发射器关闭	TE 根据 0 V
运行环境温度	–40 ℃ ... +60 ℃
仓库环境温度	–40 ℃ ... +75 ℃

¹⁾ 短路保护的电网环境下的临界值：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 信号传输时间（电阻负载时）.

⁵⁾ 亮暗对比度为 1:1 时.

⁶⁾ A = U_V 接口（已采取反极性保护措施）.

⁷⁾ C = 抑制干扰脉冲.

⁸⁾ D = 抗过载电流和短路保护输出端.

⁹⁾ 额定电压：50 V DC.

安全技术参数

MTTF_D	621 年
DC_avg	0 %

分类

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
光生物安全性 (DIN EN 62471) 证书	✔
