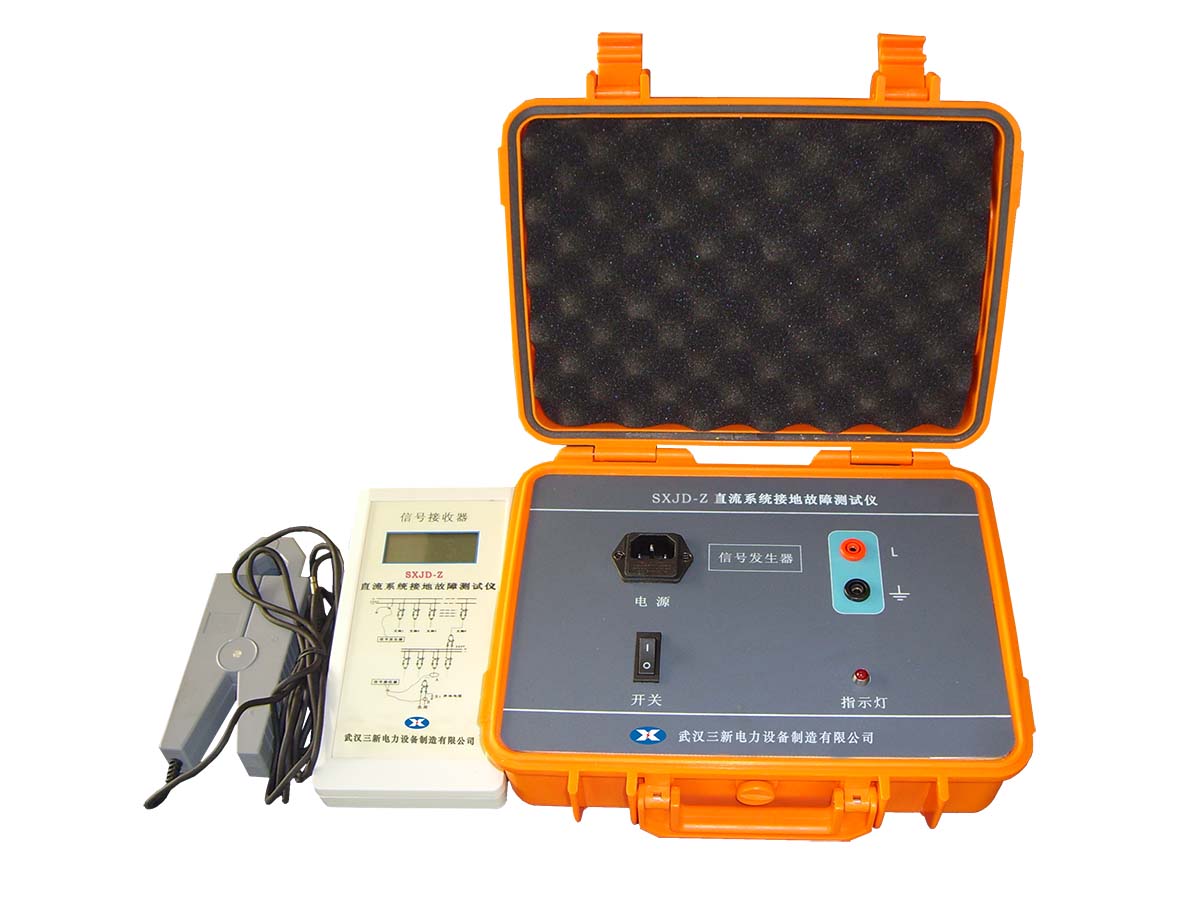

SXJD-Z直流系统接地故障测试仪是由我司开发研制的一种新型微机产品。主要用于电力、石油化工、煤炭等部门的发电厂或变电站的220V、110V、48V、24V等直流系统接地故障查找和判断。它在查找直流系统故障时，不需拉开直流系统的电源，就可以查找出接地点，并且具有使用简单、安全可靠等优点，是发电厂、变电站查找直流系统接地故障的理想的仪器。

技术参数

SXJD-Z直流系统接地故障测试仪性能特点

◆ 使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作

◆ 安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响

◆ 适用电压等级多。直流系统220V、110V、48V、24V都可以使用

◆ 适用范围广。任何类型电厂、变电站、煤矿、化工厂等部门都可使用

◆ 携带方便。本仪器主机内自带电池，无需外电源，可以随身携带到任何地方查找接地点

包装清单

SXJD-Z直流系统接地故障测试仪技术参数

信号发生器技术指标

◆电源：220VAC±10％，50Hz

◆功耗：P≤15W

◆输出信号：12.5Hz、25Hz正弦波交替，轮换周期为1.5秒

◆ 信号输出开路电压：高阻状态：50V（峰－峰）

低阻状态：25V（峰－峰）

◆ 信号输出短路电流3mA（峰－峰）

◆ 抗直流冲击能力(±300V，DC)

◆ 外形尺寸：240×220×70(mm)

◆ 重量：2.0kg

◆ 存放条件：常温、干燥

◆ 使用条件：常温

故障测试仪技术指标

◆ 电源：2×9V叠层电池

◆ 电流检测灵敏度：≤0.5mA

◆ 接地电阻检测灵敏度：≤20kΩ

◆ 体积：160×80×180（mm）

◆ 工作功耗：≤0.1W

◆ 整机重量：500g

◆ 存放条件：常温、干燥

◆ 使用条件：常温
