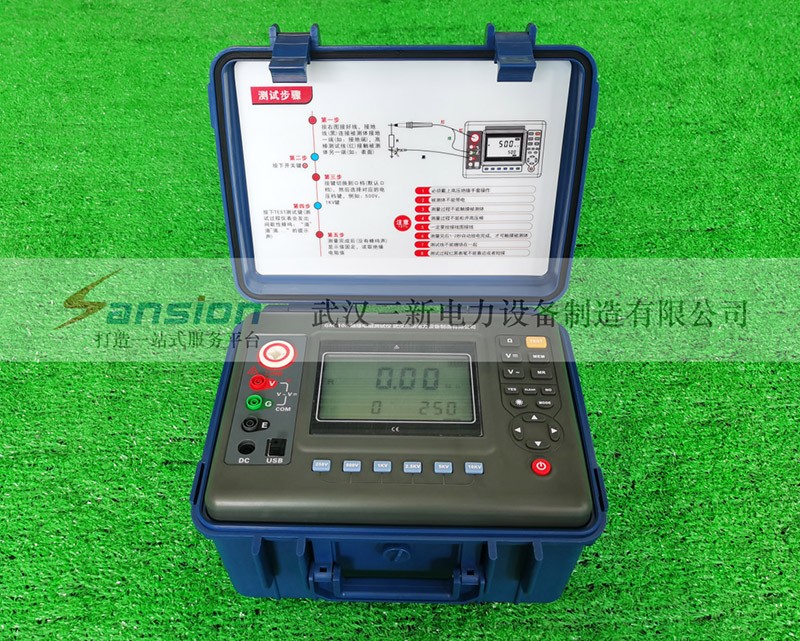

GM-10K绝缘电阻测试仪

型号:

GM-10K

产品介绍

绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。额定绝缘测试电压范围250V～10kV，绝缘电阻测量范围0.01MΩ～2000GΩ。直流电压测量范围0～1000V，交流电压测量范围0～750V。

技术参数

GM-10K绝缘电阻测试仪性能特点

测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	250V(±10%)	0MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±5%rdg±5dgt	0.01GΩ
		10GΩ～30GΩ	±20%rdg±5dgt	0.1GΩ
	500V(±10%)	0MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±20%rdg±5dgt	0.01GΩ
		20GΩ～50GΩ	±20%rdg±5dgt	0.1GΩ
	1000V(±10%)	0MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500MΩ～5000MΩ	±3%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±20%rdg±5dgt	0.01GΩ
		50GΩ～100GΩ	±20%rdg±5dgt	0.1GΩ
	2500V(±10%)	0MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±10%rdg±5dgt	0.01GΩ
		10GΩ～100GΩ	±20%rdg±5dgt	0.1GΩ
		100GΩ～300GΩ	±20%rdg±5dgt	1GΩ
	5000V(±10%)	0MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±10%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±20%rdg±5dgt	0.1GΩ
		200GΩ～2000GΩ	±20%rdg±5dgt	1GΩ
	10kV(±10%)	0MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500MΩ～5000MΩ	±5%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.01GΩ
		50GΩ～500GΩ	±20%rdg±5dgt	0.1GΩ
		500GΩ～2000GΩ	±20%rdg±5dgt	1GΩ

注：常用电气单位换算

1 TΩ（Tera ohm）=1000GΩ=10¹²Ω

1 GΩ（Giga ohm）=1000MΩ=10⁹Ω

1 MΩ（Mega ohm）=1000KΩ=10⁶Ω

测量功能	测量范围	精度	分辨率
直流电压	DC0.0V～1000V	±1.5%rdg±3dgt	0.1V
交流电压	AC0.0V～750V	±1.5%rdg±3dgt	0.1V

包装清单

GM-10K绝缘电阻测试仪技术参数

功能	绝缘电阻测试，电压测试
基准条件	23℃±5℃，75%rh以下
额定电压(V)	250；500；1000；2500；5000V；10kV
测量电压(V)	额定电压×（1±10%）
绝缘电阻量程（GΩ）	0.01MΩ～2000GΩ	分辨率：0.01MΩ
直流电压量程	0～1000V	分辨率：0.1V
交流电压量程	0～750V	分辨率：0.1V
输出短路电流	≥5mA(10kV)
吸收比和极化指数测量	有
电源	12.6V充电锂电池
背光	可控灰白屏背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白屏背光
LCD显示尺寸	108mm×65mm
仪表尺寸	长宽高：277.2mm×227.5mm×153mm
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条
测试线	高压棒红色3米，高压测试线黑色1.5米，绿线1.5米
数据存储	500组，闪烁显示“FULL”符号表示存储已满
数据查阅	数据查阅功能：“MR”符号显示
溢出显示	超量程溢出功能：“OL”符号显示
报警功能	测量值未超过报警设定值时发出报警提示
功耗	待机：30mA Max(背光关闭)，开机开背光：42mA Max，测量：300mA Max(背光关闭)
仪表质量	2750g(含电池)
电池电压	电池电压不足，显示低电符号“”
自动关机	仪表无操作15分钟关机
绝缘电阻	≥50MΩ(测量线路与外壳间)
耐压	AC3kV/50Hz 1min
工作温度和湿度	－10℃～+50℃＜85%RH
贮存温度和湿度	－15℃～+55℃＜90%RH
适合安规	IEC61010-1、IEC1010-2-31、IEC61557-1，5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
