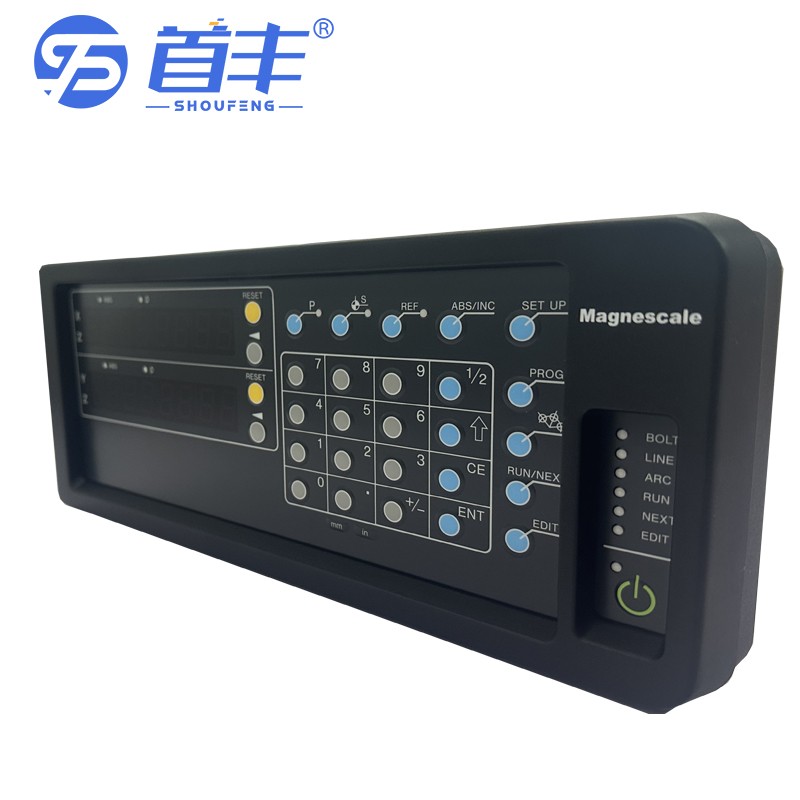

MagnescaleLH71-2数显表磨床
产品简介
磁栅数显表LH71：LH71-1,LH71-2,LH71-3，分辨率随连接传感器变化，1,2,3 轴显示。具有复位、预置、数据存储、报警输出、线性误差补偿等功能。公/英制转换，**/相对位置检测，预置位置功能，直径显示，角度显示、弧度等分功能，切换功能，停电记忆，简单计算。配合Magnescale磁栅尺，高度计使用。
产品特点：
1.计数器铣床和车床
2.显示分辨率切换
3.机床误差补偿
4.数据存储
5.复位/预置
6.检测测量单元的参考点
7.程序功能
8.多基准点
9.缩放
10.铣削功能（螺栓孔圈/容易切割/线孔）
11.车床功能（工具协调/添加功能）
MagnescaleLH71-2数显表磨床
参数规格
型号 | LH71-1 | LH71-2 | LH71-3 |
显示规格 | 7位数与负号显示，琥珀色 |
可接用的尺 | 直接连接：GB-ER,SJ300,SJ700A,PL20C 另需转接器：DG-B |
显示解析度 | 标准0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 展开: 100μm、50μm、25μm、20μm、2μm、0.05μm与1度可以增加。 |
输入解析度 | 量测单元输入解析度或较高和直径显示（除了角度显示之外） |
输入信号 | A/B/Z相位号（符合EIA-422） |
*小输入相差 | 100ns |
错误警告 | 未接尺/速度快/显示值越出/断电/保存资料错误 |
归零 | 用按键可归零 |
预设 | 可预设存3组数值。 |
原点侦测 | 可侦测原点，并重现基准点（需搭配具原点的尺） |
数据储存 | 即使切断电源，仍可记忆显示数值及预设数值。 |
线性误并补偿 | 可在数显器上作线性补偿， 补正量：标准±600μm/m（可至±1000μm/m） |
区间误差补偿 | 使用具有原点的尺时，可在移动范围内作3 2区间的分割，并作逐一补正 补正值：±600μm/m（LH70无此功能） |
缩放 | 缩放倍率:0.100000～9.999999（仅适LH71） |
可程式化 | 具可程式化功能（*多850个编程） 1. 手动按键输入 2. 由实际机台移动来导引输入 3. 程式执行时可作镜像编程 4. 具「任意角度分割」「简易圆弧加工」「线孔」功能 |
角度显示 | 搭配安装在圆弧面上的钢带尺，在输入直径及解析度后可显示角度。 |
休眠 | 超过一定时间不操作时，将自动关机（时间可设定） |
电源供应 | DC 12V额定0.75A.1A AC 100V±10% 当使用AC电源供应器PSC-22（仅适U.S）或PSC-23（适用欧洲和其他国家） |
耗电量 | 32VA连接在AC电源供应器上。 |
操作温度范围 | 0～40℃(无凝结) |
储存温度范围 | -20～+60℃(无凝结) |
重量 | 大约1.5公斤 |
产品尺寸图：
