产品特点
1、00级花岗岩底座/立柱，确保机台拥有*的稳定性和刚性，工作台整体铸造，经时效热处理/稳定化处理；
2、工作台采用双面扣式设计，选用精密P级V型导轨，拥有*的直线性，运行的机械精度，精密光轴传动，无间隙，可快速移动，定位精度高；
3、激光指示器指示测量位置，快速定位；
4、高分辩率日本CCD配高品质的美国NAV光学镜头，确保高品质的测量画
选用精密级光学尺，分辨率为0.0005mm（0.5um），重复精度为0.001mm
功能强大的测量软件，可手动批量编程测量，多种报表格式输出转换。
可选配高清ITO/TFT导电薄膜进口光学镜头CCD，选配英国RENISHAM接触测头组
技术参数

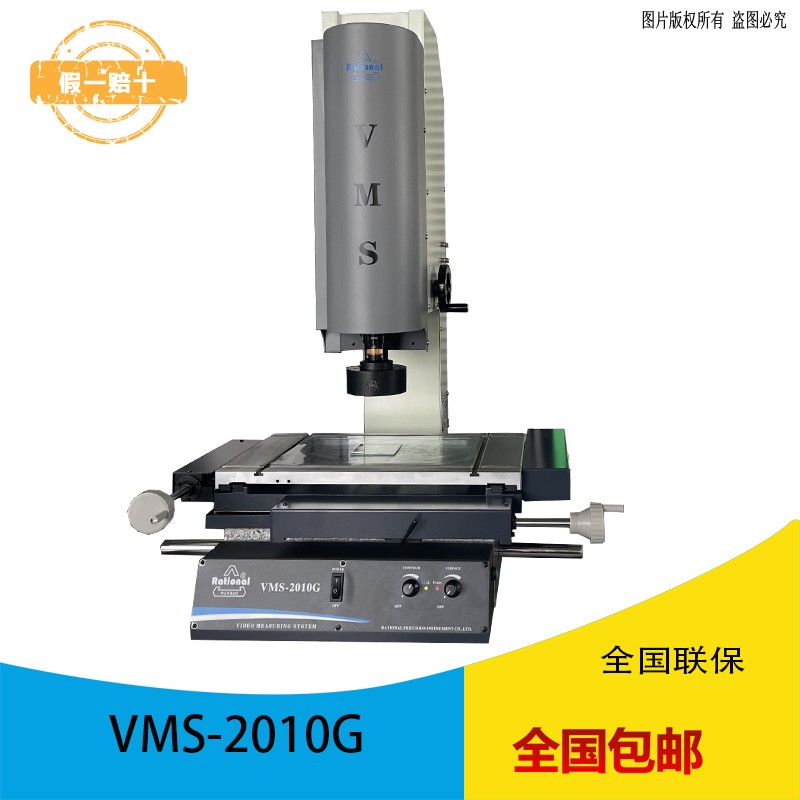

型号 | VMS-2010G | VMS-3020G | VMS-4030G | VMS-5040 |
工 作 台 | X/Y轴行程 | 200*100 | 300*200 | 400*300 | 500*400 |
Z轴行程 | 有效空间245mm,调焦行程170mm 工作距离95mm |
玻璃台面尺寸 | 230*130 | 330*230 | 430*330 | 530*430 |
传动型式 | XYZ三轴精密V型交叉导轨！X/Y轴光杆传动、Z轴光轴传动 |
数字测量系统 | 光学尺分辨率：X/Y/Z轴0.0005mm |
多功能数据处理器可测点、线、圆弧、圆、角度等 |
影像瞄准系统 | 摄像机：日本彩色1/3″CCD 摄像机放大倍率50-600X |
镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X |
照明系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 |
仪器外形尺寸 | 510*710*1100mm | 750*500*1100mm | 850*600*1200mm | 1050*750*1200mm |
仪器重量 | 185kg | 225kg | 260kg | 300kg |
附件1：仪器选配件
仪器配件 | 1X镜筒（标配） 0.5X镜筒（选配） |
变焦镜 | 0.7X～4.5X 0.7X～4.5X |
附加镜 | 视频倍率 | 物方视场 | 视频倍率 | 物方视场 | 工作距离 |
0.5X(选) 标 配 2X（选） | 15X～95X 30X～190X 60X～380X | 20～3.2mm 10～1.6mm 5～0.8mm | 7.5X～48X 15X～96X 30X～190X | 40～6.4mm 20～3.2mm 10.6～1.6mm | 175 96 32 |
附件2：仪器配置表
型号 | VMS-2010（新机型） |
CCD | 高分辨率彩色CCD1/3〞700TVL（日本索尼） |
镜头 | 中国台湾NAV连续变倍高清晰镜头 |
测量软件 | VMS测量软件（含视频卡，光盘及加密锁） |
光柵尺 | 高分辩率光栅尺寸0.0005MM |
LED光源 | LED冷光源长寿命可调光源 |
数据处理器 | 多功能数据集中型处理盒 |
导轨 | 中国台湾高精度V型导轨 |
铸件工作台 | 整体铸造,多次处理一体工作台 |
基座及机身 | 00级大理石 |
