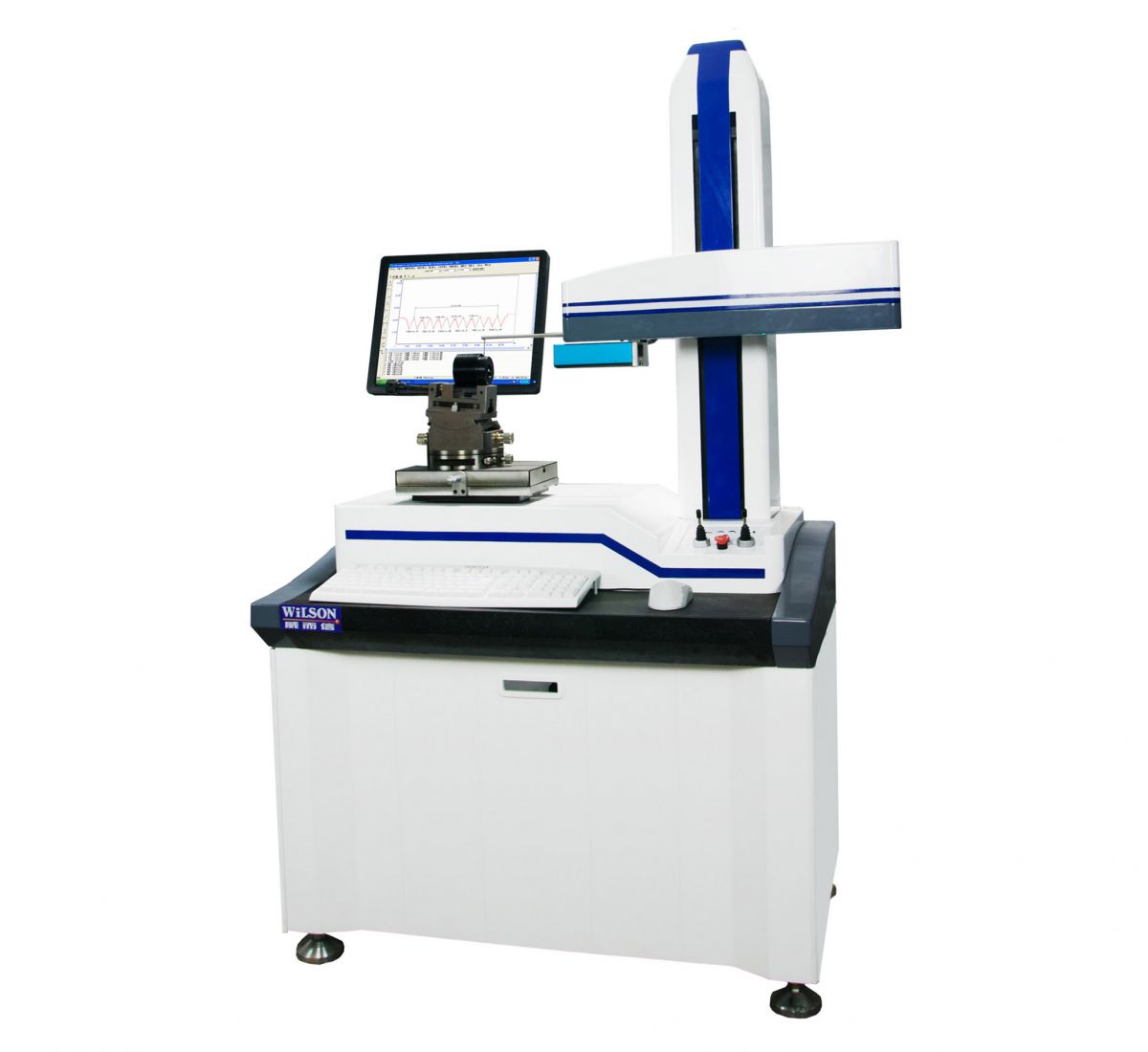

MMD-HR150粗糙度轮廓仪

型号:	MMD-HR150
品牌:	Wilson
产地:	广州
仪器类别:	台式
仪器种类:	接触式

索取资料及报价

产品介绍

测量项目
粗糙度部分	Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr
轮廓仪部分	点、直线、圆、部分圆、椭圆、圆弧处理(圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等)、最高点、最低点、距离、角度处理(坐标夹角、直线夹角)、直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度(对数曲线)、轮廓度等参数
粗糙度测量范围
X轴	RA：0.005μm—16.00μm
Z1轴	±20μm、±40μm、±80μm
取样长度 L	0.25mm、0.80mm、2.50mm、自动
评定长度	1L—5L(可选L为取样长度)
测量行程长度	3L—7L(可选L为取样长度)
轮廓仪测量范围
X轴(横导轨)	150mm
Z1轴(传感器)	50mm
Z轴(立柱)	500mm
粗糙度测量精度
示值误差1	0.001μm
示值误差2	≤±7%
轮廓仪测量精度
X轴(L=X轴导轨移动距离)	±(1+L/300)μm
Z1轴(H=Z1轴方向测量高度)	±(0.8+2H/100)μm
X轴水平臂
直线度	1.2μm/150mm
光栅分辨率	0.1μm
光栅产地	进口
Z1轴传感器
分辨率	0.05μm
传感器类型	光栅传感器
产地	进口
移动方向	前/后双方向
测力	0.5-6g
测针针尖	硬质合金R：0.05mm、0.01mm
爬坡角度	上升77度下降88度
驱动行程
最大驱动行程长度	17.5mm/0.71 inch
最小驱动行程长度	1.3mm/0.052 inch
粗糙度速度
测量速度	0.135mm/s、0. 5mm/s、1mm/s
轮廓仪速度
测量速度	0.1mm/s,0.2mm/s,0.5mm/s(自定义)
定位速度	0.1mm/s,0.2mm/s,0.5mm/s(自定义)
图形放大/缩小
图形放大	可任意缩小、放大
综合调整台
综合调整台	X轴水平倾斜调整范围：±30°Y轴方向调整范围：±7.5mmZ轴回转可调360度(带微调装置)
安装要求
电源	220-240V AC, 50HZ，单独地线；最大功率消耗450W
压缩空气	纯净压缩空气：气压0.4MP，消耗0.1m3/min(气源供给0.6MP，0.25m3/min以上)
环境要求	工作温度：10°-30°(常温)；湿度20-80%RH(无结露)，良好地线，无明显振源
