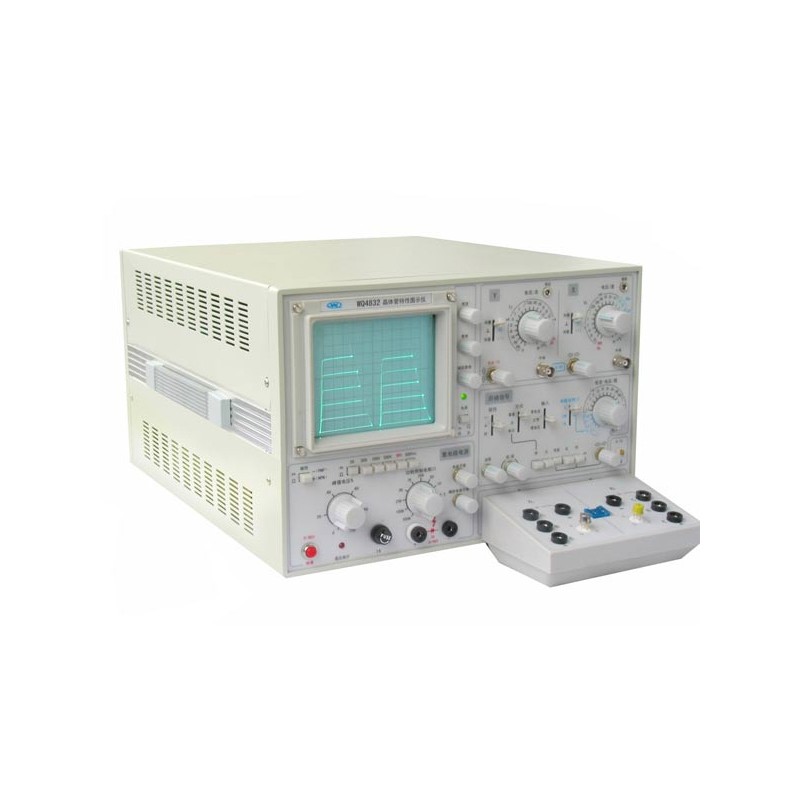

WQ4832B型晶体管特性图示仪采用示波管显示半导体器件的各种特性曲线。原WQ4832型晶体管特性图示仪显示屏（示波管）上刻度采用10（X）*10（Y）格，现暂更换成10（X）*8（Y）格，原WQ4832型号暂变更为WQ4832B。
仪器具有二簇曲线显示，双向集电极扫描功能，可以对被测半导体器件的特性进行对比分析，便于晶体管的配对。设有5kV高压装置。本仪器适用于各种半导体三极管、二极管、场效应管、可控硅、稳压二极管、及三端稳压器等器件的测试。
WQ4832B 技术参数
型号 | WQ4832B |
Ｙ轴偏转因数(8格） |
集电极电流范围 | IC | 0.5μA/div-1A/div 分20档 |
IR | 50nA/div-1μA/div 分5档 |
基极电流或基极源电压(  ) | 0.01V/div |
外接输入 | 0.01V/div |
Ｘ轴偏转因数（8格） |
集电极电压范围 | VC | 10mV/div-50V/div 分12档 |
VD | 500V/div |
基极电流或基极源电压 | 0.01V/div |
外接输入 | 0.01V/div |
阶梯信号 |
阶梯电流范围 | 0.5μA/级--100mA/级 分17档 |
阶梯电压范围 | 0.05V/级-1V/级 分5档 |
串联电阻 | O、10KΩ、1MΩ 分３档 |
每簇级数 | 1-10级 连续可调 |
每秒级数 | 200 |
极性 | 正、负、异 分三档 |
集电极扫描信号 |
峰值电压范围及电流容量 | 0-10V档 (8A) 0-50V档 (1A) 0-100V档 (0.5A) 0-500V档 (0.1A) 0-5KV档 (5mA) 0-500VAC档 (0.1A) |
功耗限制电阻 | 0～500KΩ 分11档 |
一般性能 |
形式 | 卧式 |
外形尺寸 | 320×210×400(mm) |
重量 | 约18kg |
电源电压 | 220V±10% |
频率 | 50Hz±5% |
视在功率 | 约50VA |
最大功率 | 约80VA |
