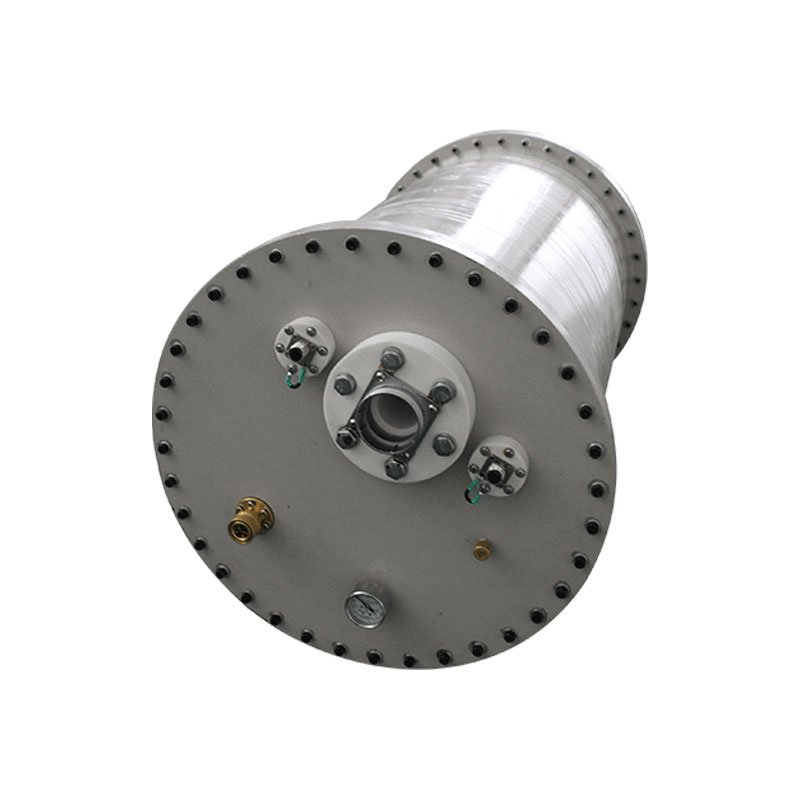

泰思曼 TMX4410 系列 Marx 高压脉冲发生器分为两部分，分为脉冲发生器部分和与之相匹配的机架式充 电 电 源 ， 此 充 电 电 源 的 型 号 可 选 为TLP2081/TLP2041/TD2202 或 TD2200 等 电 源 ，TLP2081/TLP2041/TD2202 或 TD2200 等电源安装有数字电压和电流指示，它可安装于 19"标准机柜。可实现高压输出的线性平稳上升。其中 Marx 发生器单元 TMX4410 面板上有直流高压输入口和高压脉冲输出口以及触发信号输入口。
典型应用：作为触发电源；用于科学实验等。
产品特点
输出电压10-225kV；
上升沿小于30ns；
脉冲宽度100ns；
过压和输出短路保护；
电压和电流调节功能；
数字电压电流显示；
脉冲可控，频率可调；
可根据用户要求定制。
产品规格
脉宽 | 大于100ns （脉宽可定制），在50Ω 高压电缆条件下用示波器和分压器测试（高压探头） |
上升沿时间 | 小于30ns ，在50Ω 高压电缆条件用 |
触发方式 | 手动+计算机控制（光纤接口） |
输出电压 | 225kV,示波器测试 |
输出功率 | 最大10kJ/s ，计算 |
频率 | 1Hz |
脉冲发生器 | Marx密封，带充气接口 |
外形尺寸 | 高710mm，最大外圆直径380mm |
TRC2020C 规格说明
输入 | 380V±10% |
输出 | 从1kV 到150kV 最高电压输出可选，0V 到最高电压可调 |
电压控制 电源面板 | 面板上电压设定的两个按钮可将输出电压设置在0V 到最高电压之间 |
电压控制 外部遥控 | 外部0到10V 控制信号可将输出从0V 调到最高输出电压 |
电压调整率 相对负载 | 0.01%（空载到额定负载） |
电压调整率 相对输入 | ±0.01% （输入电压变化为±10%） |
电流调整率 相对负载 | 0.01%（空载到额定负载） |
电流调整率 相对输入 | ±0.01% （输入电压变化为±10%） |
纹波电压 | 输出额定电压条件下，纹波电压的峰峰值为最高输出电压的0.1%（更小纹波可选） |
环境温度 | 工作时0℃到+45℃。储存时-20℃到+80℃ |
温度系数 | 每摄氏度0.01% |
稳定度 | 开机半小时后每8 小时小于0.1%（更高稳定度可选） |
电压指示 | 0 到+10V, 额定输出条件下精度为1% |
外形尺寸 | 宽482.6mm，高308mm，深360mm |
高压输出连接器 | 凹进的环氧树脂绝缘导管和探入的高压电缆通过直径为16mm 金属连接器连接。标准高压电缆总长为1 米 |
输入输出连接器 | 25 针接线端子包含控制和显示信号 |
