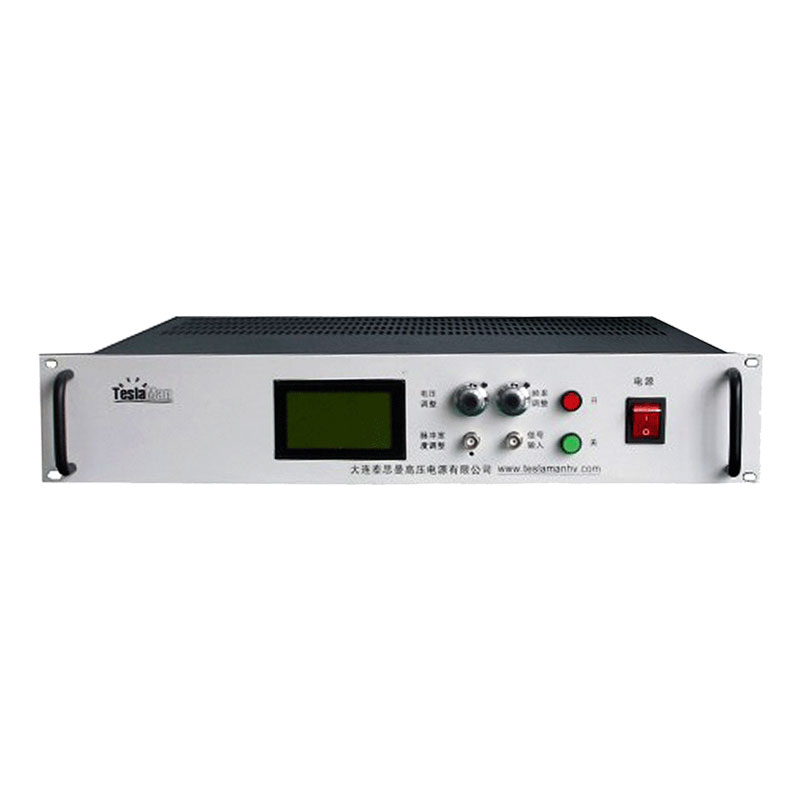

高压脉冲电源TP3020

型号:

TP3020

产品介绍

TP3020系列电源时一款功能齐全、性能稳定的高压脉冲电源。TP3020输出的脉冲电压可调，输出脉宽可以设定，输出脉冲频率可调也可设定。且输出脉冲电压的值、频率和占空比均可以通过面板上的液晶表显示出来。TP3020的实用性强且能够很好的满足用户的需求。

产品特点

输出瞬时功率100W-100kW；

输出的脉冲电压可调；

输出脉宽可设定；

输出脉冲的电压值、频率和占空比可以通过液晶显示屏显示出来。

产品规格

输入电压	220V+/-10%AC，50Hz
输出脉冲电压	输出电压1kV-50kV，且0到最高电压连续可调
输出频率	1Hz-100kHz。输出脉冲的频率可以通过“频率调整”旋钮调节；也可通过外部输入的脉冲信号设定。用户可根据需求选择
瞬时功率	100W-100kW
脉冲上升沿时间	200nS
输出脉宽	1us-50us，输出脉宽可通过前面板上的脉宽调整电位器设定
脉冲控制方式	内部CPLD触发
输出调节及显示	前面板上的液晶屏可以显示当前的输出电压，频率、脉宽等信息。通过前面板上的脉宽调整电位器可设置脉宽，通过调整“电压调整“旋钮可调节输出电压，通过调整”频率调整“旋钮，可调节脉冲输出的频率
高压输出连接器	一个凹进的环氧树脂绝缘导管和深入的高压绝缘电缆通过直径为16mm的金属连接器连接
高压电缆	一根高压屏蔽电缆，标准的高压屏电缆每根长1.0米
环境温度	工作时0到+50℃。储存时-20℃到+80℃
外形尺寸	宽482.6mm；高87.6mm；深435mm
