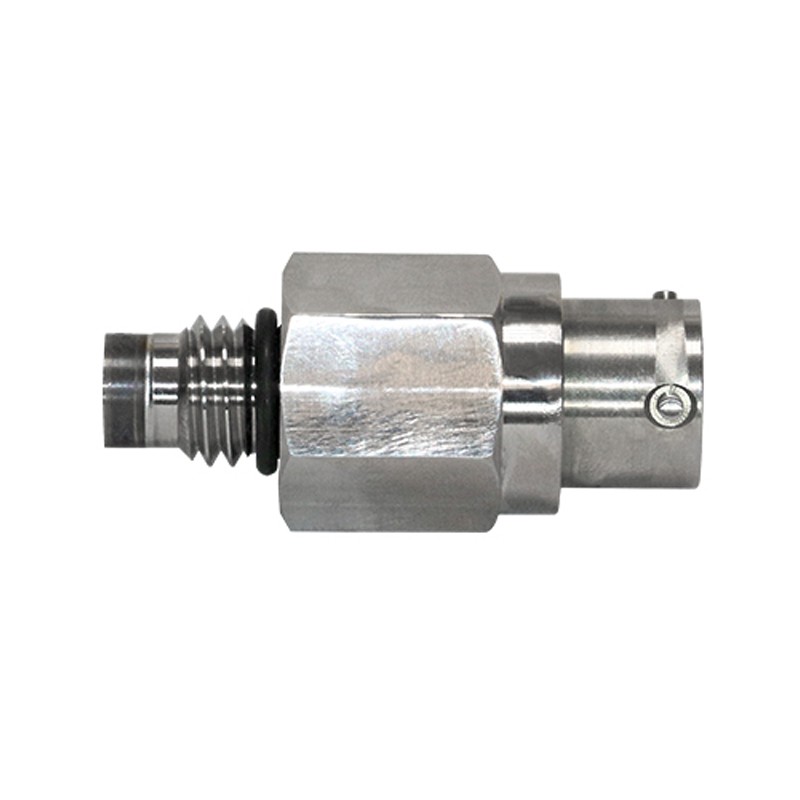

81530系列小型压力传感器
由于其嵌入式前隔膜和小尺寸，该传感器非常通用。无论是用于食品工业还是工程领域的测量，它在高粘度流体中的应用与在腐蚀性液体和气体中的应用一样广泛。其出色的动态响应意味着传感器还可以测量非常快速的压力变化。
使用区域：
塑料工业
航空航天工程
化学工业
试验站建设
生物技术
隔膜、阀体和卡口连接器构成了这个微型压力传感器的一个单元。由带有夹环的单件制成的薄隔膜和连接器焊接到传感器主体上，以提供气密密封。相对于约1巴的密封大气测量压力作为参考压力（测量类型：**压力测量）。
压力传感器的螺纹端部在O形环槽中，根据压力范围和介质，由橡胶、塑料或金属O形环密封。
产品特点
测量范围介于0 ... 1 bar和0 ... 1000 bar之间
嵌入式隔膜
温度范围高达200°C
适用于静态和动态测量
由不锈钢制成
可靠耐用
防护等级IP68
技术参数
Order Code | Measuring Range | Nominal Sensitivity* | Influence of Temperature to Zero [% F.S./K] | Influence of Temperature to Sensitivity [% Rdg./K] |
81530-1 | 0 ... 1 bar | 0.3 mV/V | < ± 0.18 | < ± 0.24 |
81530-2 | 0 ... 2 bar | 0.6 mV/V | < ± 0.10 | < ± 0.14 |
81530-5 | 0 ... 5 bar | 1.5 mV/V | < ± 0.04 | < ± 0.05 |
81530-10 | 0 ... 10 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-20 | 0 ... 20 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-50 | 0 ... 50 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-100 | 0 ... 100 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-200 | 0 ... 200 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-500 | 0 ... 500 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
81530-1000 | 0 ... 1000 bar | 1.5 mV/V | < ± 0.02 | < ± 0.04 |
型号L | 81530 |
量程L | 0 … 1 bar 0 … 2 bar 0 … 5 bar 0 … 10 bar 0 … 20 bar 0 … 50 bar 0 … 100 bar 0 … 200 bar 0 … 500 bar 0 … 1000 bar |
测量类型L | 测量绝压 |
信号输出L | 0.3 mV/V 0.6 mV/V 1.5 mV/V 取决于量程范围 |
工作温度L | -55 ... +200 °C |
过载损坏L | 400%额定量程 |
特点L | 嵌入式隔膜 温度范围高达200°C 适用于静态和动态测量 由不锈钢制成 可靠耐用 |
