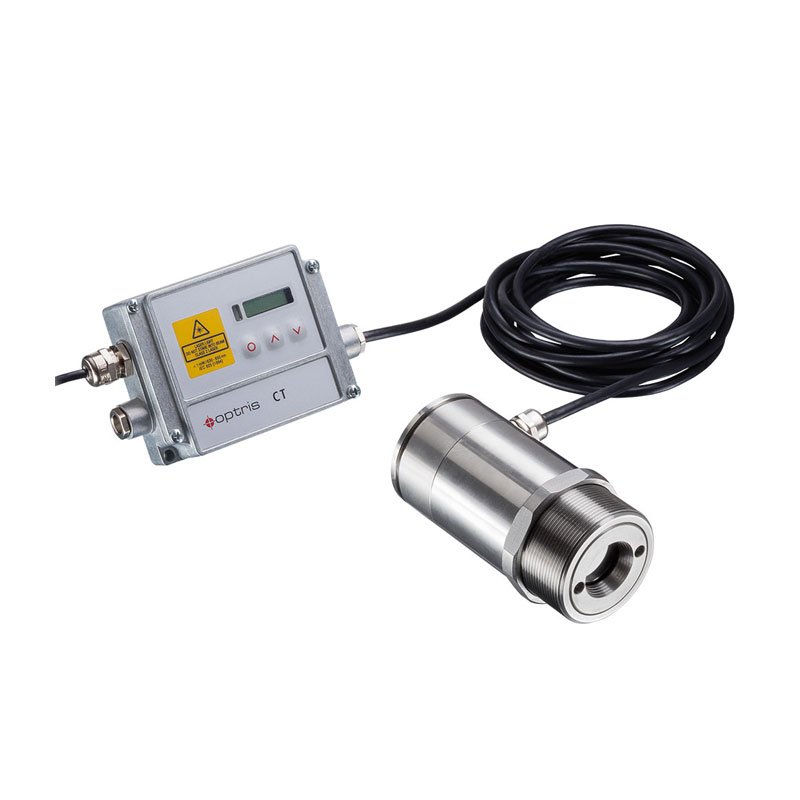

optris CTlaser F2型红外激光测温仪为CO2火焰气体的温度测量提供了特殊的测量波长。这使得此测温仪适合于例如燃烧过程、垃圾焚烧或化学反应器中的过程。
红外测温仪的温度量程为200°C到1650°C，而不锈钢测头无须冷却可耐85°C。可选冷却和保护设备即使在恶劣的环境中也能确保准确的温度测量。
测量参数
温度量程1）（通过设置键或软件测量） | 200°C～1，450°C （CTlaser F2） 400°C～1，650°C (CTlaser F2H） |
光谱范围 | 4.24 µm |
光学分辨率（90%能量） | 45：1 |
系统精度（环温23 ±5°C） | ± 1%1）2） |
重复精度（环温23 ±5°C） | ±0.5% 或±0.5°C2） |
温度分辨率（数字） | 0.1K |
响应时间（90%信号）3） | 10ms |
发射率/增益（通过设置键或软件调节） | 0.100～1.100 |
透射率/增益（通过设置键或软件调节） | 0.100～1.100 |
信号处理（参数可分别通过设置键或软件调整） | 峰值保持、谷值保持、平均值，延长保持阈值和滞后功能 |
基本参数
环境等级 | IP65（NEMA-4） |
环境温度 | 探头：-20°C～85°C （50°C 激光开启） 电子盒：0°C～85°C |
存储温度 | 探头：-40°C～85°C 电子盒：-40°C～85°C |
相对湿度 | 10～95%，不结露 |
震动（传感器） | -IEC60068-2-6 (正弦波形) -IEC60068-2-64（宽频噪音) |
冲击（传感器） | IEC60068-2-27 (25G和50G) |
重量 | 探头：600g 电子盒：420g |
电气参数
模拟输出 | 0/4-20mA、0-5/10V、热电偶J、K |
报警输出 | 24V/50mA（常开） |
可选继电器 | 2x 60VDC/42V交流；0.4A；光学隔离 |
数字输出（可选） | USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网 |
输出阻抗 | mAMax500Ω（直流 5-36 V） mVMin100kΩ（纯阻抗负载） 热电偶20Ω |
信号输入 | 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位） |
电缆长度 | 3m（标准）, 8m, 15m |
电源 | 直流8-36V |
电流消耗 | Max160mA |
激光635 nm | 1mW，通过电子盒或软件打开/关闭 |
版本
零件编号： 温度量程/光谱范围/光学分辨率/响应时间
OPTCTLF2： 200-1450°C / 4.24 μm / 45:1 / 10 ms
OPTCTLF2H： 400-1650°C / 4.24 μm / 45:1 / 10 ms
1）[nbsp]物体温度高于300°C
2） ε（发射率） = 1，响应时间： 1 s
3） 低信号水平时动态适应
应用领域
optris CTlaser F2型红外测温仪专为燃烧气体的温度测量而设计。此温测仪可耐燃烧过程中测量高达1650°C的二氧化碳气体。该装置适用于例如垃圾焚烧或化学反应堆等的不同工艺。
