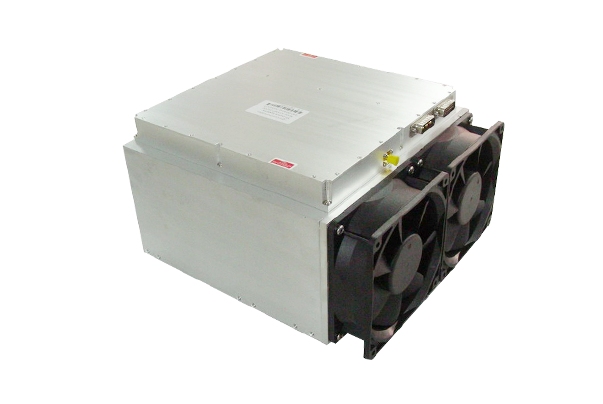

NTSWPA-XXXX系列 宽带固态功率放大器模块
NTSWPA-XXXX系列宽带固态功率放大器模块，能提供宽带连续波功率：1W-50W；频率：10kHz -18GHz，适用于大功率通信系统（如PCS、CDMA、GSM或WCDMA蜂窝电话基站）、医疗设备和工业应用等。工作电压+12～+32Vbc单电源
技术参数
型号 | 频率范围（GHz） | 功率增益（dB） | 输出功率（dBm） | 增益平坦度Max（±dB） | 驻波 |
NTSWPA-102005 | 1.0～2.0 | 37 | 37 | 2 | 2 |
NTSWPA-102010 | 1.0～2.0 | 40 | 40 | 2 | 2 |
NTSWPA-102020 | 1.0～2.0 | 43 | 43 | 2 | 2 |
NTSWPA-102050 | 1.0～2.0 | 47 | 47 | 2 | 2 |
NTSWPA-103005 | 1.0～3.0 | 37 | 37 | 3 | 2.5 |
NTSWPA-103010 | 1.0～3.0 | 40 | 40 | 3 | 2.5 |
NTSWPA-103020 | 1.0～3.0 | 43 | 43 | 3 | 2.5 |
NTSWPA-106005 | 1.0～6.0 | 37 | 37 | 5 | 2.5 |
NTSWPA-106010 | 1.0～6.0 | 40 | 40 | 5 | 2.5 |
NTSWPA-106020 | 1.0～6.0 | 43 | 43 | 5 | 2.5 |
NTSWPA-204005 | 2.0～4.0 | 37 | 37 | 4 | 2.5 |
NTSWPA-204010 | 2.0～4.0 | 40 | 40 | 4 | 2.5 |
NTSWPA-204020 | 2.0～4.0 | 43 | 43 | 4 | 2.5 |
NTSWPA-206005 | 2.0～6.0 | 37 | 37 | 5 | 2.5 |
NTSWPA-206010 | 2.0～6.0 | 40 | 40 | 5 | 2.5 |
NTSWPA-206020 | 2.0～6.0 | 43 | 43 | 5 | 2.5 |
NTSWPA-6018010 | 6.0～18.0 | 40 | 40 | 5 | 3 |
NTSWPA-6018020 | 6.0～18.0 | 43 | 43 | 5 | 3 |
