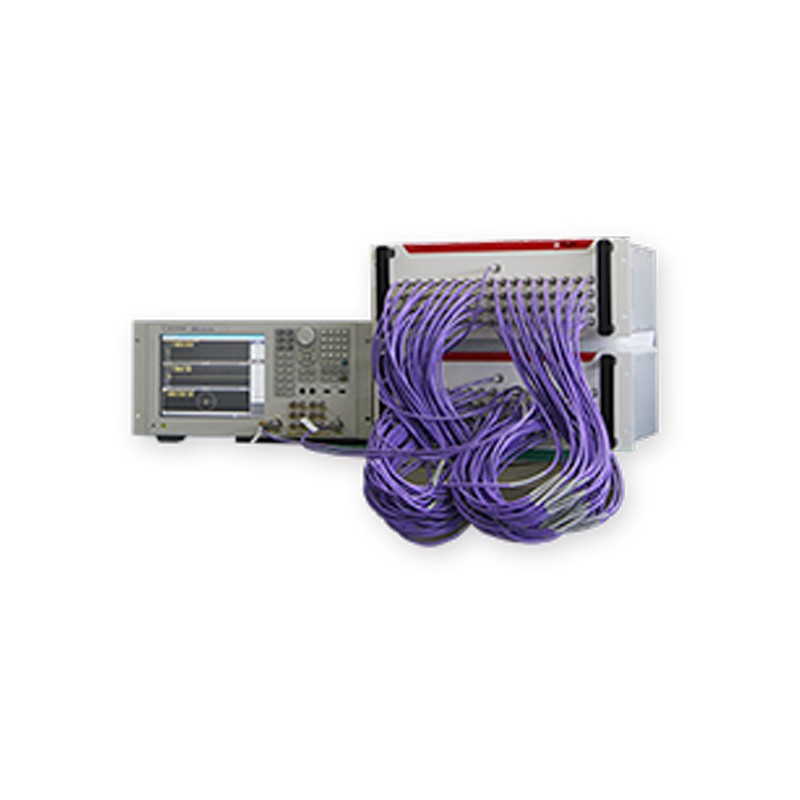

NT-VPAM-1X系列 移相调幅矩阵
5G Massive MIMO 测试系统
NT-VPM-VAM m×n是双向互易射频移相调幅矩阵网络，m 端口输入，n端口输出，可以控制64通道各个通道的相位和幅度，适合实验室研究波束成形算法产品整机性能。
此设备易实现4G/5G无线信道中的MIMO、小区波束分流和多径衰落仿真实验。
产品特性
支持无线通信终端和基站设备的端到端无线性能测试。
可以仿真无线信道中的多径衰落、多进多出特性以及波束成形信号的场极化特性。
可以仿真波束成型后的波束指向性，支持MIMO OTA 信道仿真功能。
可以仿真移动设备在无线信道中的移动，而实现波束跟踪的模拟。
可兼容客户的自动化平台设计，提供接口控制脚本。
具有可扩展性，客户定制化设计，可以支持频段：1.8-2.7GHz、 2.3-3.8GHz、 3-6GHz、24-30GHz，矩阵规模支持上限到128 ×128。
现有产品规格
| 频段范围 | 1.8-2.7GHz，2.3-3.8GHz，3-6GHz |
| 输入回波 | 15dB |
| 插入损耗 | 40～56dB |
| 通道隔离 | > 50dB |
| 移相范围及步进 | 360°, 1°步进 |
| 校准后相位误差 | <±3° |
| 衰减范围及步进 | 0～120dB, 0.25～1dB 步进 |
| 校准后幅度误差 | <±0.5dB |
| 输入平均功率: | 30dBm |
技术参数
序号 | 名称 | 型号 | 关键技术指标 |
1 | 移相调幅矩阵 | NT-VPAM-1X32-2.6 | 频率：1.7-2.7GHz |
2 | NT-VPAM-1X32-3.5 | 频率：3.3-3.8GHz |
3 | NT-VPAM-1X32-6 | 频率：3-6GHz |
4 | NT-VPAM-1X64-2.6 | 频率：1.7-2.7GHz |
5 | NT-VPAM-1X64-3.5 | 频率：3.3-3.8GHz |
6 | NT-VPAM-1X64-6 | 频率：3-6GHz |
7 | NT-VPAM-64X16-2.6 | 频率：1.7-2.7GHz |
8 | NT-VPAM-64X16-3.5 | 频率：3.3-3.8GHz |
9 | NT-VPAM-64X16-6 | 频率：3-6GHz |
10 | 移相调幅矩阵 校准矩阵 | NT-1X32SL（1X32移相调幅校准盒子） | 频率：DC-6GHz |
11 | NT-1X64SL（1X64移相调幅校准盒子） |
12 | NT-2X80SL（64X16移相调幅校准盒子） |
