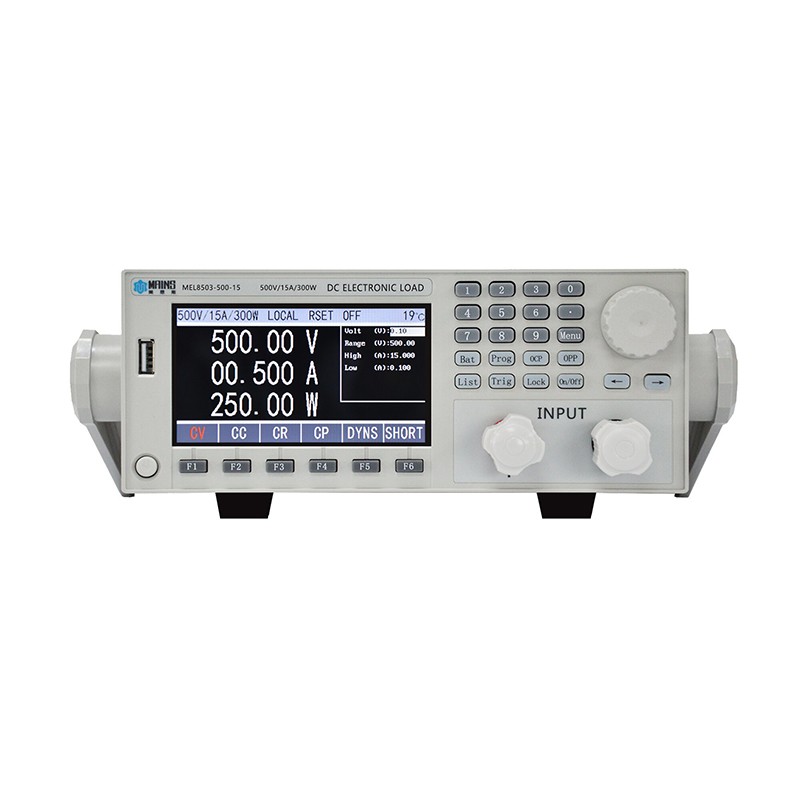

MEL8500 系列单通道可编程电子负载，功率从150W到300W，分辨率最高可达10mV/1mA,具有动态、自动测试、List、battery和short等多种测试功能。主要应用于电池、AC-DC/DC-DC模块、充电器及电子元器件等产品性能测试，为设计研发和生产线测试提供***解决方案。
产品特点
高分辨率液晶显示屏（LCD）；
分辨率最高可达10mA/1mA；
压电流量测速率高达40KHZ；
提供四种操作模式：定电压、定电流、定功率、定电阻；
专业电池测试测试功能；
过电流、过功率测试功能；
Measure量测功能，测量电压上升下降时间；
自动测试模式；
List模式，可模拟多种带载状态变化；
短路模式；
记忆容量高达10组；
智能型风扇控制；
断电保持记忆功能
型号
序号 | 型号 | 功率 | 电压 | 电流 | 通讯接口 |
1 | MEL8502-150-30 | 200W | 150V | 30A | RS232/485/LAN |
2 | MEL8502-500-15 | 200W | 500V | 15A |
3 | MEL8503-150-30 | 300W | 150V | 30A |
4 | MEL8503-500-15 | 300W | 500V | 15A |
5 | MEL8502K-150-15 | 150W | 150V | 15A |
技术参数
参数 | MEL8502-150-30 | MEL8502-500-15 | MEL8503-150-30 | MEL8503-500-15 | MEL8502K-150-15 |
额定值范围 (0℃-40℃) | 输入电压 | 0-150V | 0-500V | 0-150V | 0-500V | 0-150V |
输入电流 | 0-30A | 0-15A | 0-30A | 0-15A | 0-15A |
输入功率 | 200W | 200W | 300W | 300W | 150W |
最小操作电压 | 1.2V at 30A | 1.2V at 15A |
定电压模式 | 量程 | 0.1-150V | 0.1-500V | 0.1-150V | 0.1-500V | 0.1-150V |
分辨率 | 10mV |
精度 | ±(0.025%+0.025%FS) |
定电流模式 | 量程 | 0-30A | 0-15A | 0-30A | 0-15A | 0-15A |
分辨率 | 1mA |
精度 | ±(0.05%+0.05%FS） |
定电阻模式*1 | 量程 | 10Ω-7.5KΩ |
分辨率 | 16bit |
精度 | 0.01%+0.0008S*2 |
定功率模式*3 | 量程 | 200W | 200W | 300W | 300W | 150W |
分辨率 | 10mW |
精度 | 0.1%+0.2%FS |
动态模式 |
动态模式 | CC模式 |
T1&T2 | 40uS～3600S/Res:1 uS |
精度 | 100uS±100ppm |
上升/下降斜率*4 | 0.001-1.6A/uS |
最小上升时间*5 | =10uS |
测量范围 |
电压回读值 | 量程 | 0-150V | 0-500V | 0-150V | 0-500V | 0-150V |
分辨率 | 10mV |
精度 | ±(0.025%+0.025%FS） |
电流回读值 | 量程 | 0-30A | 0-15A | 0-30A | 0-15A | 0-15A |
分辨率 | 1mA |
精度 | ±(0.05%+0.05FS） |
功率回读值 | 量程 | 200W | 200W | 300W | 300W | 150W |
分辨率 | 10mW |
精度 | ±(0.1%+0.2%FS） |
保护范围 |
过功率保护 | 210W | 210W | 310W | 310W | 160W |
过电流保护 | 33A | 16A | 33A | 16A | 16A |
过电压保护 | 155V | 510V | 155V | 510V | 155V |
过温度保护 | 80℃ |
规格 |
短路 | 电流 | 30A | 15A | 30A | 15A | 15A |
电压 | 0V |
电阻 | 40mΩ |
输入端子阻抗 | 30k |
尺寸 | 215mmX348mmX88.2mm(宽X深X高；单位：mm) |
*1 电压/电流输入值不小于 10%FS(FS 为满量程)
*2 电阻回读值的范围:（ 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ）
*3 电压/电流输入值不小于 10%FS
*4 上升/下降斜率：为 0 到最大电流时 10%～90%电流的上升斜率
*5 最小上升时间：为 10%～90%电流上升时间
