型号

MST-8101

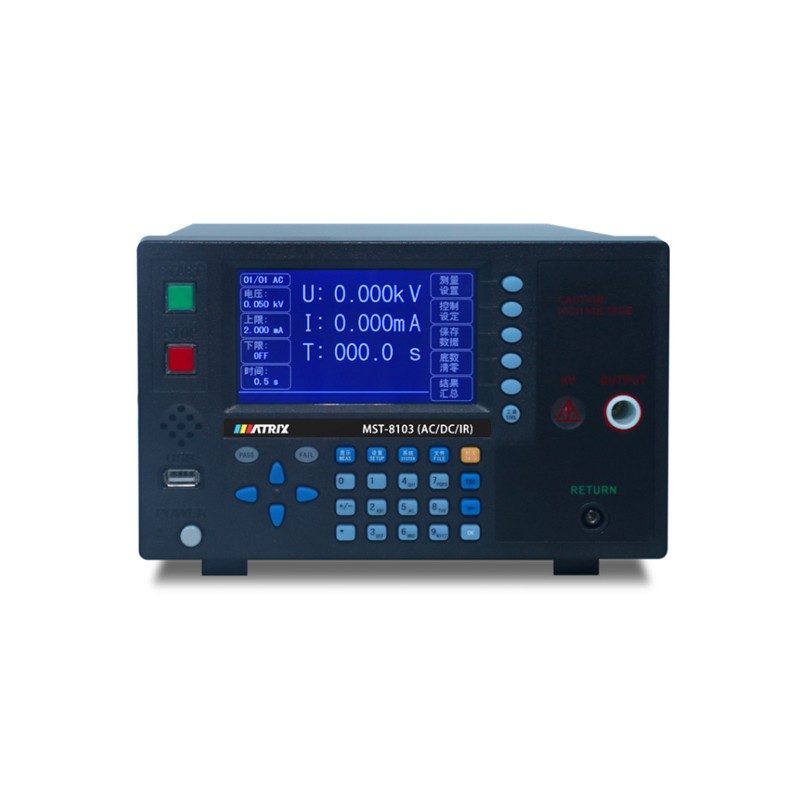

MST-8103

功能说明

AC

AC/DC/IR

耐电压测试

输出电压

AC

电压范围

0.050kV—5.000kV

0.050kV-5.000kV

电压波形

正弦波

正弦波

失真度

<3%

<3%

工作频率

50、60Hz可选

50、60Hz可选

频率精度

±1%

±1%

输出功率

100VA (20mA)

100VA (20mA)

电压调整率

±(1.0%+50V)(额定功率)

±(1.0%+50V)(额定功率）

Dc

电压范围

-

0.050 kV-6.00kV

信号源频率

-

600Hz

输出功率

-

50VA (10mA)

电压调整率

-

±(1.0%+100V)（额定功率)

电压分辨率

1V

1V

电压测试精度

±2%

±2%

电压产生方式

DDS信号源加AB类功放

DDS信号源加AB类功放

电流

测试范围

AC

电流范围

0.001mA- 20.00 mA

0.001mA - 20.00 mA

短路电流(瞬间)

>40 mA

>40 mA

电流分辨率

0.001 mA

0.001 mA

电流精度

±(2%读数+2个字)

±(2%读数+2个字)

实际电流

OFF-0.001 mA-20 mA

OFF-0.001 mA-20 mA

DC

电流范围

-

0.1uA - 10.00mA

电流精度

-

±(2%读数+2个字)

放电功能

测试结束后自动放电(DCW)

绝缘电阻测试(仅MST-8103)

输出电压

0.050V - 1.000kV

电压分辨率

1V

电压测试精度

±2%

最大输出电流

10mA

最大输出功率

10VA (1000V/10mA)

输出瞬间短路电流

>20mA

负载调整率

≤1%(额定功率)

纹波(1kV)

≤3%(1kV，空载)

放电功能

测式结束后自动放电

电阻测量范围

0.1MΩ- 10GΩ

电阻测量精度

电压<500V:0.2MΩ～1GΩ精度:[±10% reading + 5个字 1GΩ-10GΩ 精度:[±20% reading + 5个字]

电压>500V:0.2MΩ～1GΩ精度:±[3%reading+5个字] 1GΩ ～ 10GΩ 精度:±[7%reading+5个字]

电弧侦测

MST-8101

MST-8103

测量范围

AC、DC

AC:1mA- 20mA (9档，并可微调)

AC、DC:1mA - 20mA(9档，并可微调)

比较器

判别方式

窗口比较方式 l下ON:当l下

l下OFF:当lx

电流上限设置l上

AC、DC

AC: 0.001mA- 20mA

AC:0.001mA - 20mA DC:0.1uA- 10mA

电流上限设置l下

AC、DC

AC:0.001mA- 20mA

AC:0.001mA- 20mADC:0.1uA- 10mA

电阻上限设置

OFF - 0.2MΩ - 10GΩ

电阻下限设置

0. 2MΩ- 10GΩ

参数设定

电压上升时间

0.1s-999.9s

电压跌落时间

0s-999.9s，(仅在耐电压 PASS后)

电压等待时间

0.3s-999.9s(仅直流耐电压，且满足上升时间＋测试时间>等待时间)

测试时间设定

0.3s-999.9s (在 TIMERON时)

时间准确度

± (0.2%设定值±0.1s)

通讯协议

SCPI、Modbus

存储

可编程105个测试文件，每文件可设25个测试步骤

接口

HANDLER、SINGAL、RS232C、RS485(选配)

尺寸(W*H*D)

mm

215*143*405(不含端子)

重量

kg

12
