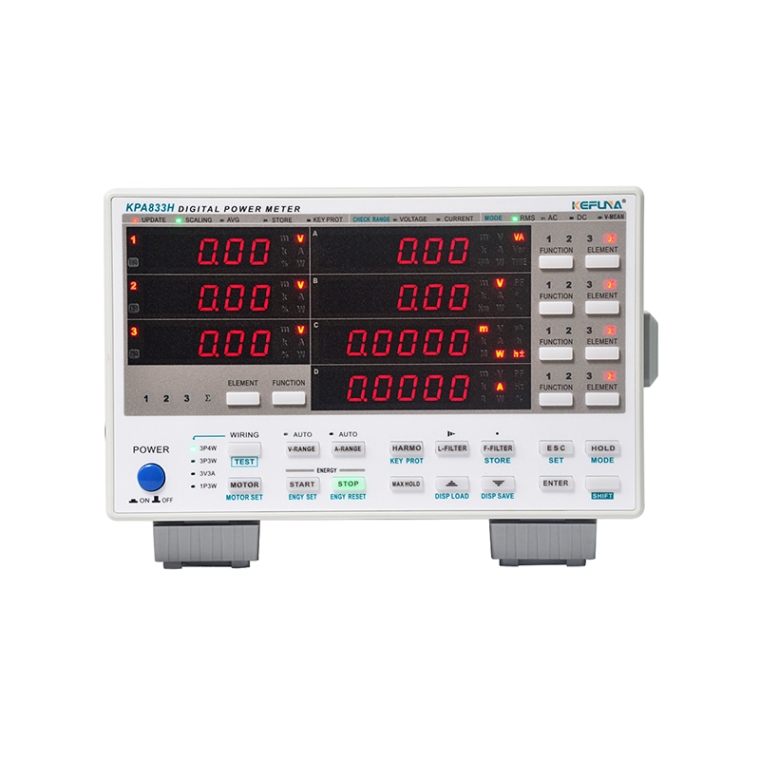

科孚纳 KPA833H 三相数字功率计 三相电参数测量仪

KPA833H数字功率计装配3个输入单元。因此，KPA833H数字功率计不但可以测量每个输入单元的单相测量功能，也可以测量由多个输入单元组成的接线组的测量功能(Σ功能)。KPA833H数字功率计可以测量的测量功能分为常规测量和谐波测量，分别罗列在下表之中。

测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的 30 分钟和 2 个完整数据采集周期内，测试仪满足规定的准确度。性能指标以一年校准周期为基础。

KPA833H测试仪提供信号测量范围

	常规量程	其他特制量程
电压量程	3.0V～600V	3.0V～600V
电流量程	0.02A～40A	0.02A～40A

KPA833H测量精度指标（DC 0.5～100KHz）

添加文字

参数	测量范围	误差	备注
电压	波峰系数CF=3：600波峰系数CF=6：300	DC±(读数的0.1% +量程的 0.2% )0.5 Hz ≤ f<� 45 Hz±(读数的0.1% +量程的0.2% )45 Hz ≤ f ≤ 66 Hz ±(读数的0.1% +量程的0.1 % )66 Hz <� f ≤ 1 kHz ±(读数的0.1% +量程的 0.2 % )1 kHz <� f ≤ 2 kHz ±(读数的0.15% +量程的0.3 % )	过载：1.1倍
电流	波峰系数CF=3：20(40仅限CF=1.5）波峰系数CF=6：10(40仅限CF=1.5）
有功功率	U*I	DC ±(读数的0.1% +量程的 0.2% )0.5 Hz ≤ f<� 45 Hz±(读数的0.3% +量程的0.2% )45 Hz ≤ f ≤ 66 Hz ±(读数的0.1% +量程的0.1 % )66 Hz <� f ≤ 1 kHz ±(读数的0.2% +量程的 0.2 % )1 kHz <� f ≤ 2 kHz ±(读数的0.2% +量程的 0.3 % )
功率因数	0.1 ～ 1	0.5 Hz ≤ f<� 45 Hz±0.0145 Hz ≤ f ≤ 66 Hz ±0.0166 Hz <� f ≤ 1 kHz ±0.021 kHz <� f ≤ 2 kHz ±0.05
频 率	0.5 ～ 2kHz	计数方式，0.1％*读数，当信号值大于0.1*当前量程
电能累计	0～999999 MWh/0～-99999 MWh	DC ±(读数的0.1% +量程的 0.2% )0.5 Hz ≤ f <� 45 Hz±(读数的0.3% +量程的0.2% )45 Hz ≤ f ≤ 66 Hz±(读数的0.1% +量程的0.1 % )66 Hz <� f ≤ 1 kHz ±(读数的0.2% +量程的0.2 % )1 kHz <� f ≤ 2 kHz ±(读数的0.2% +量程的0.3 % )
安时累计	0～999999 MAh/0～-99999 MAh	DC ±(读数的0.1% +量程的 0.2% )0.5 Hz ≤ f<� 45 Hz±(读数的0.1% +量程的0.2% )45 Hz ≤ f ≤ 66 Hz ±(读数的0.1% +量程的0.1 % )66 Hz <� f ≤ 1 kHz ±(读数的0.1% +量程的 0.2 % )1 kHz <� f ≤ 2 kHz ±(读数的0.15% +量程的0.3 % )
电能计时	99999h	± 2秒/小时
谐 波	1～50次	基波频率	最高分析次数	精度等级：B级
		10Hz～65Hz	50
		65Hz～100Hz	32
		100Hz～200Hz	16
		200Hz～400Hz	8

KPA833H工作环境

• 温度：(0～40)℃；

• 湿度：(20%～75%)RH；

• 大气压力: (86～106)kPa

• 仪表工作电源：AC 85V～265V 50/60Hz 无较重的振动及电磁干扰

KPA833H其它技术指标

• 输入方式：电压电流均为浮置输入

• 信号峰值：电压电流均为最大量程的1.6倍

• A/D转换：采样速率为8000次/s。，24位，电压、电流同时采样

• 校零方式：每次换量程时或每次改变测量模式时校准零点

• 显示方式：7窗口 LED显示

• 整机功耗：<10VA

• 仪表重量：约 5 kg

• 仪表外形最大尺寸：宽×高×深 （223.5×151.5×384）

• 仪表开孔尺寸：宽×高（209x128）
