万向轴扭矩传感器HCNJ-105

万向轴扭矩传感器HCNJ-105

产品介绍

HCNJ-105万向轴扭矩传感器

HCNJ-105万向轴扭矩传感器为本安防爆型，主要为解决油田钻井过程中因扭矩过大造成钻杆断裂，转盘扭矩测量不准等因素经常影响钻井生产；直接在万向轴上制作传感器，配上控制系统，实时监测钻井中钻机的工作情况，万向轴传感器从推出以来，因其测量精度高，安装使用方便和长期稳定性好而受到油田用户的欢迎。

产品特点

1、测量位置和方法能完全反映转盘扭矩的真实情况；

2、工艺成熟，测量精度高，长期稳定性好；

3、可以直接输出4-20mA模拟量电流信号，抗干扰能力强；

4、既可测量静止扭矩，也可测量旋转扭矩和正反向扭矩；

5、不需反复调零即可连续测量正反转扭矩，可长时间运行；

技术参数

产品名称	万向轴扭矩传感器
型号	HCNJ-105	年稳定性	0.3%年
扭矩量程	500N.m、1000N.m、2000N.m、3000N.m、5000N.m、10KN.m、20KN.m、30KN.m、50KN.m（可选）	绝缘电阻	≥200MΩ(100VDC)
供电电源	默认±15VDC（适用于频率信号输出）可选24VDC、±12VDC（订货时提前说明）	环境温度	-20～60℃（可定制高温型120℃，低温型-40℃）
扭矩信号	默认5-15KHZ（幅值12V，零点10KHZ,反向满量程5KHZ,正向满量程15KHZ）可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V、±5V、±10V或通讯RS485等信号	相对湿度	0～90%RH
转速量程	0-1000转/分、0-2000转/分、0-3000转/分、0-6000转/分、0-8000转/分	过载能力	150%
转速信号	默认60脉冲/转（无积累误差，幅值12V）可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V或通讯RS485等信号	频率响应	3ms
精度	默认±0.5%（±0.25%、±0.1%可选）	引线长度	默认5米

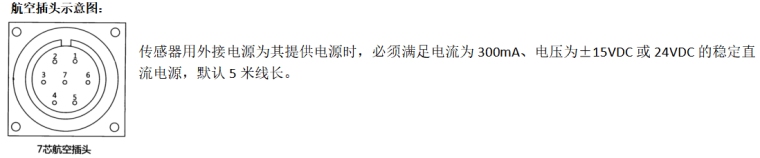

接线定义
