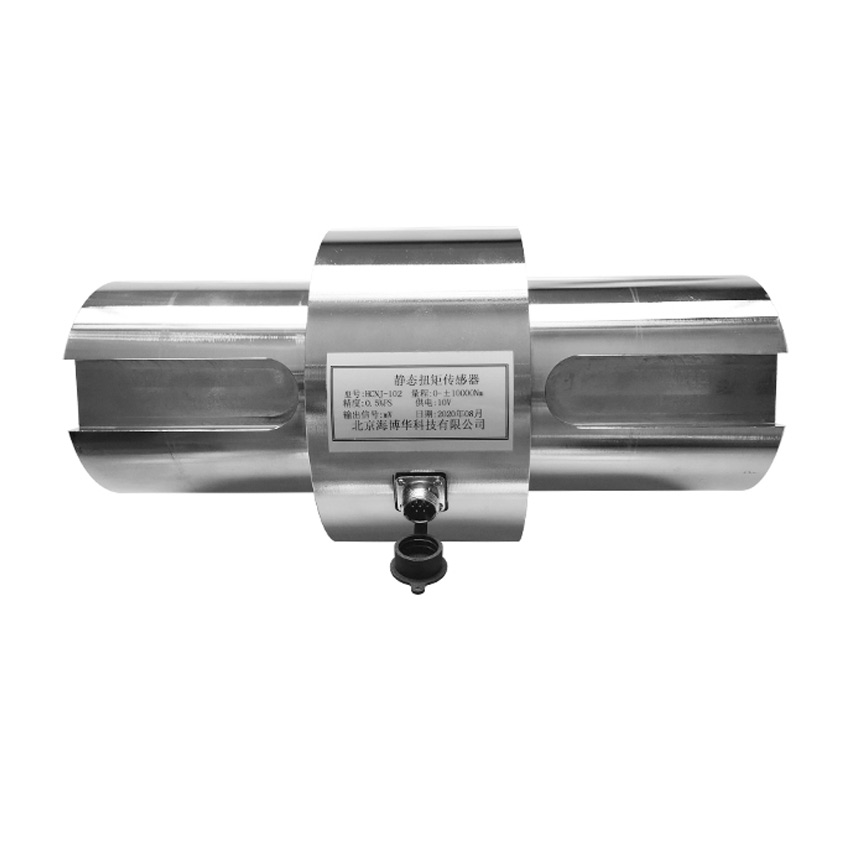

HCNJ-102静态扭矩传感器

HCNJ-102静态扭矩传感器适于静止的或者旋转角度小于360度的扭矩检测，超过一圈壳体上的信号线会跟着缠绕，此款扭矩传感器精度高，性能稳定可靠，量程范围大，安装使用方便。应用领域:扭矩扳手、转向机、电动执行器、阀门、轴承、试验机等转角度小于360度的扭矩检测场合。

安装尺寸

选型尺寸表：（此图仅供参考，下单前请跟销售人员确认具体尺寸）

产品特点

1、适用于静止扭矩的测量；

2、检测精度高、稳定性好、抗干扰性强；

3、体积小、重量轻、易于安装；

4、不需反复调零即可连续测量静止扭矩；

5、应变弹性体强度大，可承受150%载荷；

6、抗干扰性强，可垂直、水平安装；

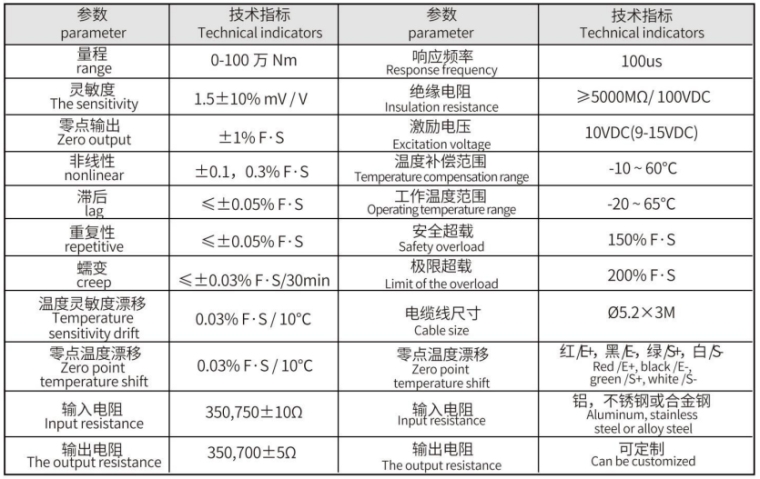

技术参数

安装示意图及安装方法

静态扭矩传感器的安装方法：

将传感器一端轴用法兰盘或连接套与被测设备相连，另一端固定或施力。传感器旋转角度不大于360度。

产品搭配

1、静态扭矩传感器默认mv信号输出,可配套XSE5显示仪表直接显示扭矩值；可加变送输出电流或电压，通讯功能，与电脑相连配合数据采集软件可以在电脑上显示数值，曲线变化、生成报表、存储和打印。

2、配信号变送器，可以变送输出4-20mA、0-5V、0-10V、1-5V、1-10V、±5V、±10V输出，可以直接跟客户PLC或其它采集控制系统相连。

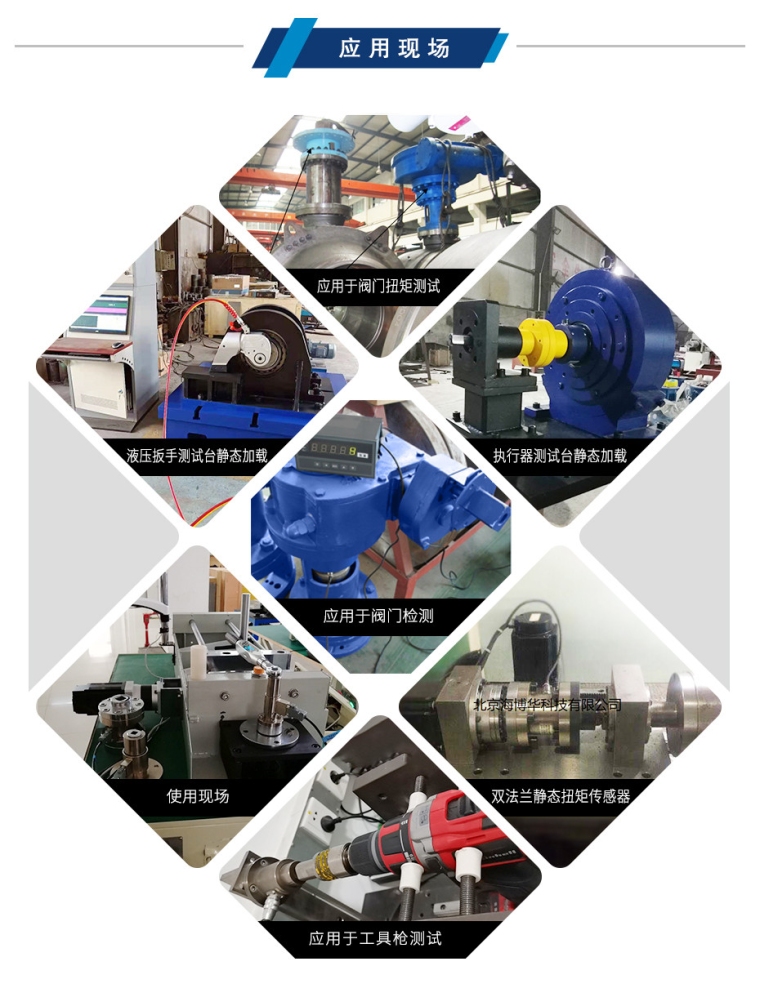

应用现场
