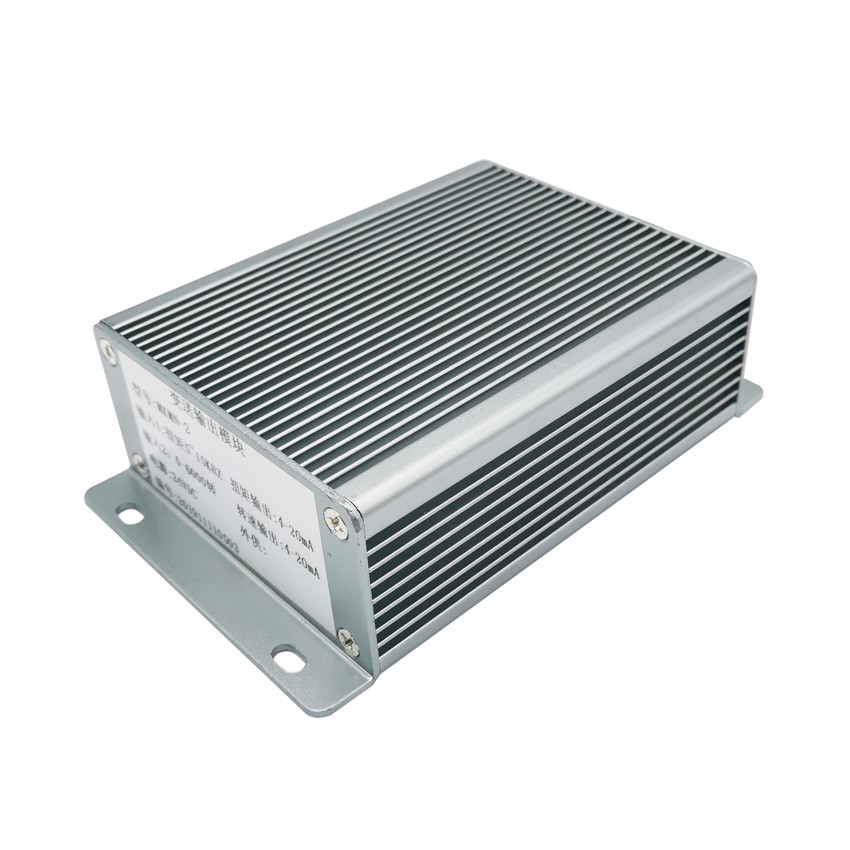

信号转换模块

信号转换模块配接扭矩转速传感器来使用，可以将信号和转速两路信号转为标准的电流4-20mA、电压0-5V0-10V或者RS485通讯信号。带清零按钮。

技术参数

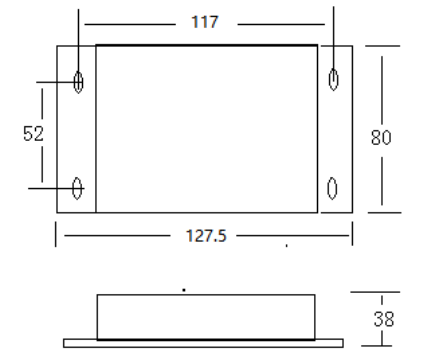

外形尺寸：

通讯说明：

数据格式为10位：1位起始位，8位数据位，无奇偶校验，1位停止位。

波特率：出厂默认为9600bps，可以通过两位短路点（bit1和bit0组成2位2进制数）选择，00为4800，01为9600，10 为19200，11为38400. 注：选择位短路为1，开路为0. 波特率选择在板子的正面标有”baud”的地方。

通讯地址：出厂默认为 01.

通讯地址可以通过4位短路点（bit3，bit2，bit1，bit0组成4位2进制，有的版本只有bit1和bit0）选择为：选为0000按显示面板设置的内部存储地址为准；选为0001将地址设为01；选为0010将地址设为02；选为0011将地址设为3；选为0100将地址设为4；选为0101将地址选为5，选为0110将地址设为6，选为0111将地址设为7；选为1000将地址设为8，…选为1111将地址设为15（即16进制的0xf）。 注：选择位短路为1，断开为0. 通讯地址选择在板子的背面标有”add”的地方。

通讯协议设置：可通过参数prot1 设置，

设置为0表示modbus rtu 通讯协议，

设为1表示modbus ASCII码协议。
