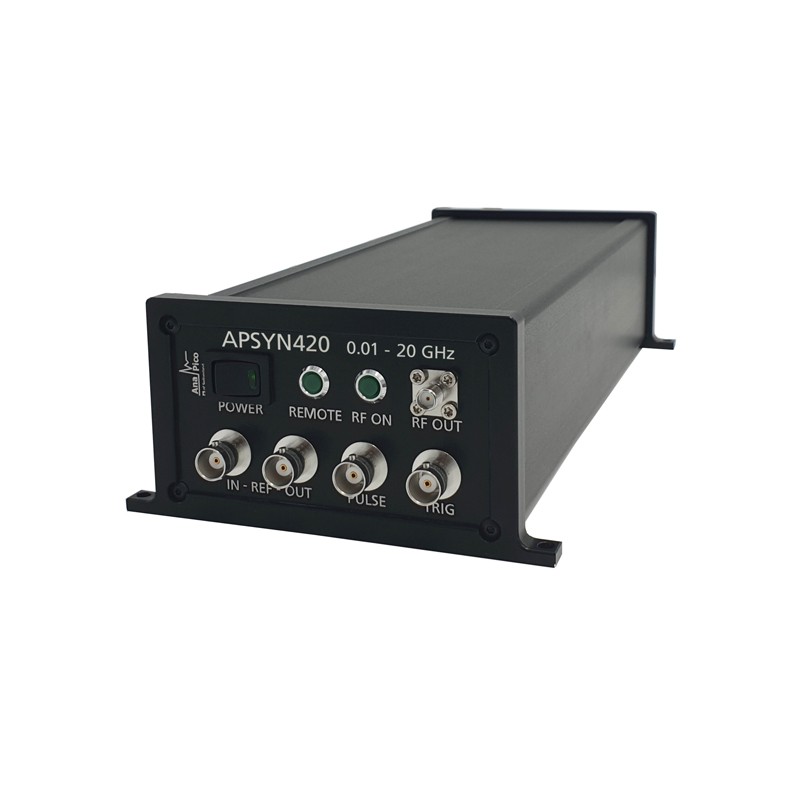

APSYN420宽带频率综合器是一款频率范围为10MHz至20GHz的宽带低相位噪声频率合成器模块。 典型输出功率为+23dBm。

宽带频率综合器具有0.001Hz频率分辨率并使用高稳定性内部基准。内部参考也可以锁相到用户可设置的外部参考。为了获得良好的相位相干性，多个 APSYN420宽带频率综合器可以只与一个主参考时钟级联。

APSYN420宽带频率综合器提供扫描、宽带频率调制和窄脉冲等调制功能，其频率切换速度为25μs。

APSYN420宽带频率综合器具有USB和LAN 接口，可以使用SCPI 1999命令集进行编程。APSYN420宽带频率综合器使用外部6V直流电源供电，其功耗低于20W。

主要特征

低相位噪声：-108dBc/Hz@10GHz，100kHz

0.001Hz频率分辨率

+23dBm的典型且稳定的输出功率

良好的信号纯度，杂散低至-75dBc

高速频率切换：低至25µs

标准提供：FM、啁啾、脉冲和扫描等调制

内部高性能OCXO，1MHz～250MHz的外部可变参考

支持1U上架机箱版本

工作功耗为20W，使用6V直流电源供电

主要应用

ATE或系统集成

本振或时钟

OEM或二次开发

微波组件老化测试

捷变频应用

主要技术指标

APSYN420宽带频率综合器典型相位噪声曲线

输出功率曲线

脉冲调制（20ns脉宽，100ns周期）
