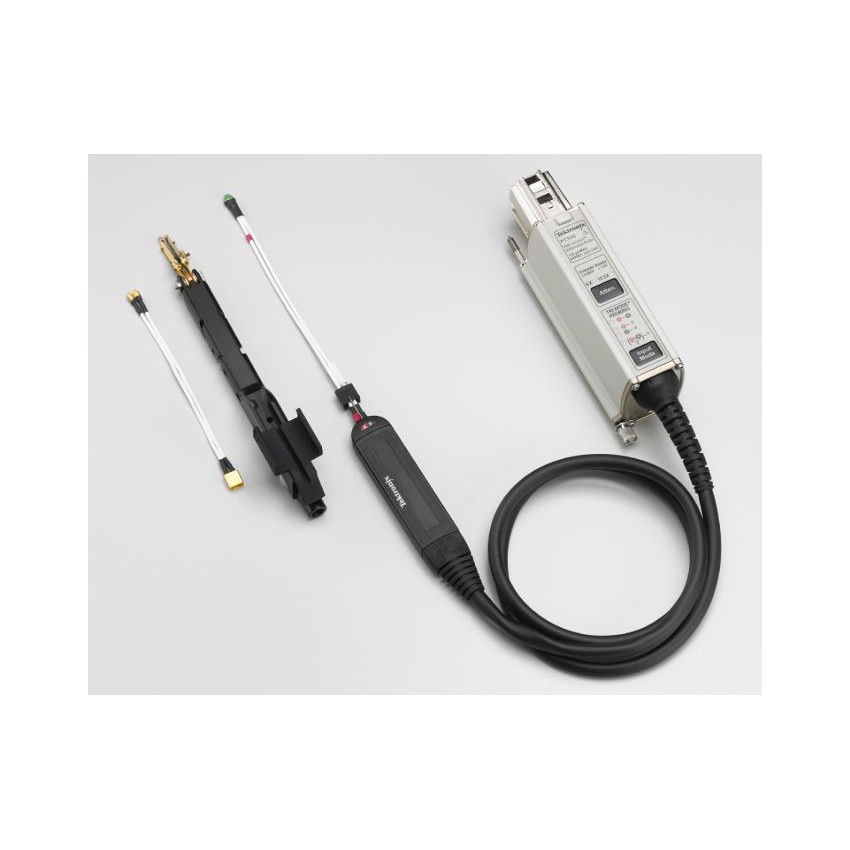

TriMode™探头P7500型

型号:	P7500
配件产地:	国产配件

索取资料及报价

产品介绍

高速串行标准中使用的差分信令需要非常准确的检定。泰克低压差分探头中提供业内**的带宽和信号保真度，确保您看到所有细节。泰克提供的 TriMode™ 架构只需单个连接即可进行差分、单端和共模测量，简化了测量采集！

主要特点

n TriMode™ 探头 - 一次设置无需调整探头端部连接即可完成三种测量

差分
单端
共模（只需一个探头和传统探测技术）

n 信号保真度

25 GHz P7520A（带 P75PST 端部）
20 GHz P7520A
16 GHz P7516
13 GHz P7513A
8 GHz P7508
6 GHz P7506
4 GHz P7504

n 多种连接能力 – 焊接、手持、固定

多个焊接选项
TriMode™ 焊接端部
外形小巧，适合高密度探测
有 4 至 25 GHz 的带宽可供选择
适用于高温探测的 1.5 米延长电缆
可快速、可靠地连接到多个探头端部
精密差分探测模块 – 选配的手持式和固定式探测
多个小型精密锥形端部，一个铰接接头（用于一致性），以及可变端部间距

n TekConnect® 接口 – TekConnect 示波器/探头控制和使用

从探头补偿盒或示波器菜单直接控制
通过 TekConnect® 接口进行自动化测量控制，以连接到泰克实时示波器
从顶部面板或侧面板查看探头补偿盒的 TriMode/衰减设置

型号概述

TriMode 探头架构	P7520A	P7516	P7513A	P7508A	P7506	P7504
带宽（典型值，仅探头）	>20 GHz（A-B 模式） >18 GHz（其他模式）	>16 GHz	>13 GHz	>8 GHz	>6 GHz	>4 GHz
上升时间 (10-90%)（典型值，仅探头）	<27 ps（A-B 模式） <29 ps（其他模式）	<32 ps	<40 ps	<55 ps	<75 ps	<105 ps
上升时间 (20-80%)（典型值，仅探头）	<18 ps（A-B 模式） <20 ps（其他模式）	<24 ps	<28 ps	<35 ps	<50 ps	<70 ps
衰减（用户可选择）	5X 或 12.5X	5X 或 12.5X	5X 或 12.5X	5X 或 12.5X	5X 或 12.5X	5X 或 12.5X
差分输入范围	±0.625 V (5X) ±1.6 V (12.5X)	±0.75 V (5X) ±1.75 V (12.5X)	±0.75 V (5X) ±1.75 V (12.5X)	±0.75 V (5X) ±1.75 V (12.5X)	±0.75 V (5X) ±1.75 V (12.5X)	±0.75 V (5X) ±1.75 V (12.5X)
工作电压范围	+3.7 至 –2.0 V	+4.0 至 –2.0 V	+4.0 至 –2.0 V	+4.0 至 –2.0 V	+4.0 至 –2.0 V	+4.0 至 –2.0 V
偏置电压范围	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）	+2.5 至 –1.5 V（A-B 模式） +3.4 至 –1.8 V（其他模式）
直流输入电阻（差分）	100 千欧姆	100 千欧姆	100 千欧姆	100 千欧姆	100 千欧姆	100 千欧姆
噪声	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)	<33 nV / √Hz (5X) <48 nV / √Hz (12.5X)
CMRR（差模）	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >20 dB，10 GHz >12 dB，20 GHz	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >20 dB，8 GHz >15 dB，16 GHz	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >20 dB，7 GHz >15 dB，13 GHz	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >25 dB，4 GHz >20 dB，8 GHz	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >25 dB，3 GHz >20 dB，6 GHz	>60 dB，直流 >40 dB，50 MHz >30 dB，1 GHz >28 dB，2 GHz >25 dB，4 GHz
无损输入范围	±15 V	±15 V	±15 V	±15 V	±15 V	±15 V
接口	TekConnect™	TekConnect™	TekConnect™	TekConnect™	TekConnect™	TekConnect™
电缆长度	1 米	1 米	1.3 米	1.3 米	1.3 米	1.3 米

最低系统要求/仪器兼容性

P7500 系列 TriMode 差分探头兼容 DPO/DSA/MSO70000 和 TDS6000B/C 系列泰克示波器。下表显示了推荐的探头/示波器型号组合。

仪器	带宽（示波器）	固件版本	推荐探头
MSO/DPO73304DX	33 GHz	V6.4.1 或更高	P7520A
MSO/DPO72504DX	25 GHz	V6.4.1 或更高	P7520A
MSO/DPO72304DX	23 GHz	V3.0 或更高	P7520A
DPO/DSA71604	16 GHz	V3.0 或更高	P7516
DPO/DSA71254	12.5 GHz	V3.0 或更高	P7513A
DPO/DSA70804	8 GHz	V3.0 或更高	P7508
DPO/DSA70604	6 GHz	V3.0 或更高	P7506
DPO/DSA70404	4 GHz	V3.0 或更高	P7504
TDS6000C	12.5 GHz，15 GHz	V5.1.7	P7516、P7513A
TDS6000B	8 GHz，6 GHz	V5.1.3	P7508、P7506
80A03 TekConnect 探头接口		V2.3	所有 P7500 系列探头
RTPA2A TekConnect 探头接口		V2.3	所有 P7500 系列探头
