高分辨率示波器SDS2000X HD型
 产品介绍

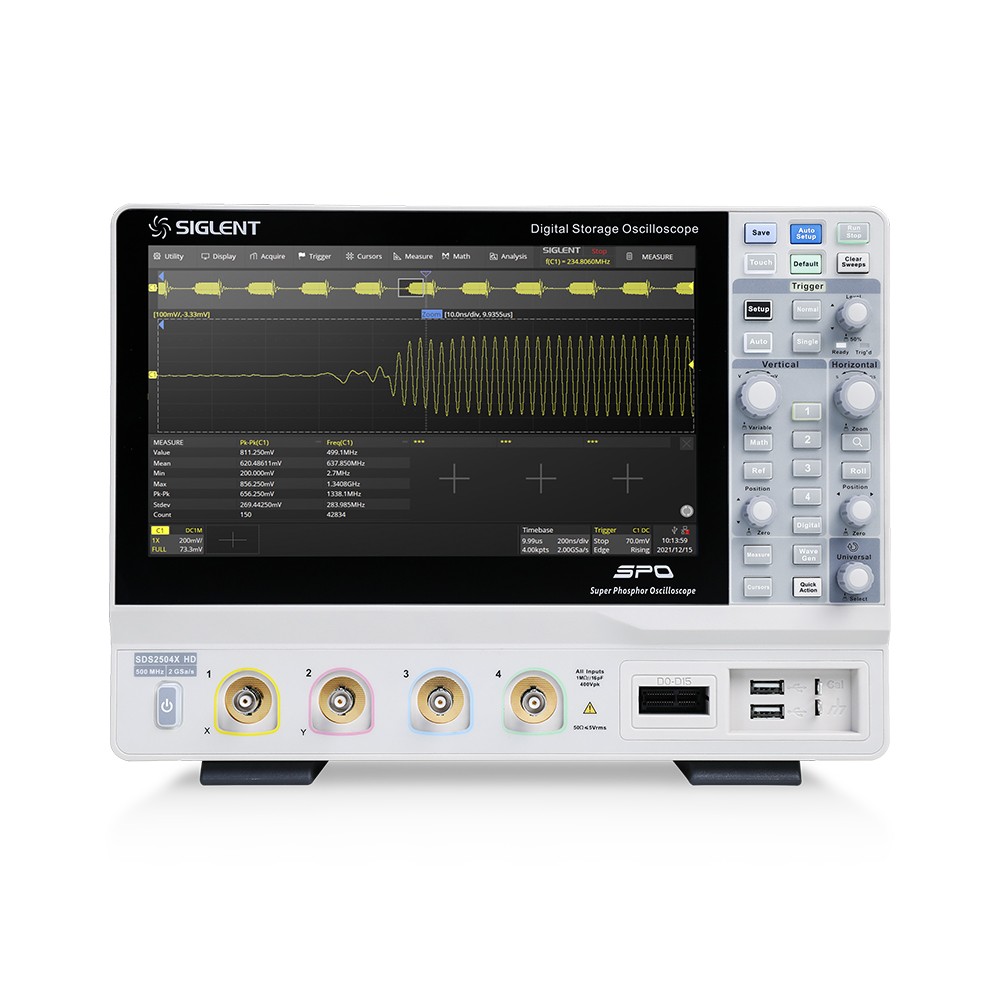

SDS2000X HD 系列高分辨率数字示波器，具有最高 12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS2000X HD 的最大带宽 500 MHz，采样率最高 2 GSa/s，具备 4 个模拟通道和 16 个数字通道，存储深度可达 200 Mpts/通道。SDS2000X HD 采用的 SPO 技术，波形捕获率高达 500 000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能。SDS2000X HD 采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。 SDS2000X HD系列 选型 型号 带宽 通道数 最高实时采样率 最高波形捕获率 最大存储深度 垂直分辨率 SDS2504X HD 500MHz 4 + EXT 2 GSa/s 500,000 wfm/s 200 Mpts/ch 12-bit SDS2354X HD 350MHz 4 + EXT 2 GSa/s 500,000 wfm/s 200 Mpts/ch 12-bit SDS2204X HD 200MHz 4 + EXT 2 GSa/s 500,000 wfm/s 200 Mpts/ch 12-bit SDS2104X HD 100MHz 4 + EXT 2 GSa/s 500,000 wfm/s 200 Mpts/ch 12-bit SDS2000X HD系列 产品特点
SDS2000X HD系列 产品功能 全带宽下12-bit高分辨率，体验豪 华的小信号分析能力 · 12-bit高分辨率ADC采样，更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级，12-bit示波器可达到4096级，是普通示波器的16倍，具备更小的量化误差。 · 低至0.5%的直流增益精度。 · 本底噪声，在500MHz全带宽下低至 70 μVrms，让12-bit ADC充分发挥性能。 电源轨分析 SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直 流增益精度，给小信号测量带来****的信心。 标配2M点FFT功能，还可实现在频域分析信号，以定位噪声来源。 强大的电源测试功能 SDS2000X HD标配了波特图功能，并且支持后期通过软件开通电源分析选件功能，为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析，得到环路的幅频和相频曲线，从而分析环路设计的裕量。 同时，SDS2000X HD电源分析套件还提供了SOA(安全工作区测量)，开关损耗，谐波分析等功能。为电源工程师带来了整套的测试方案。 串行协议分析 SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码， 并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等 多种协议。通过事件列表显示，能快速、直观地将总线的协议信息以表格形式显 示，并能同时显示2个总线解码结果。 SDS2000X HD系列 主要技术参数
