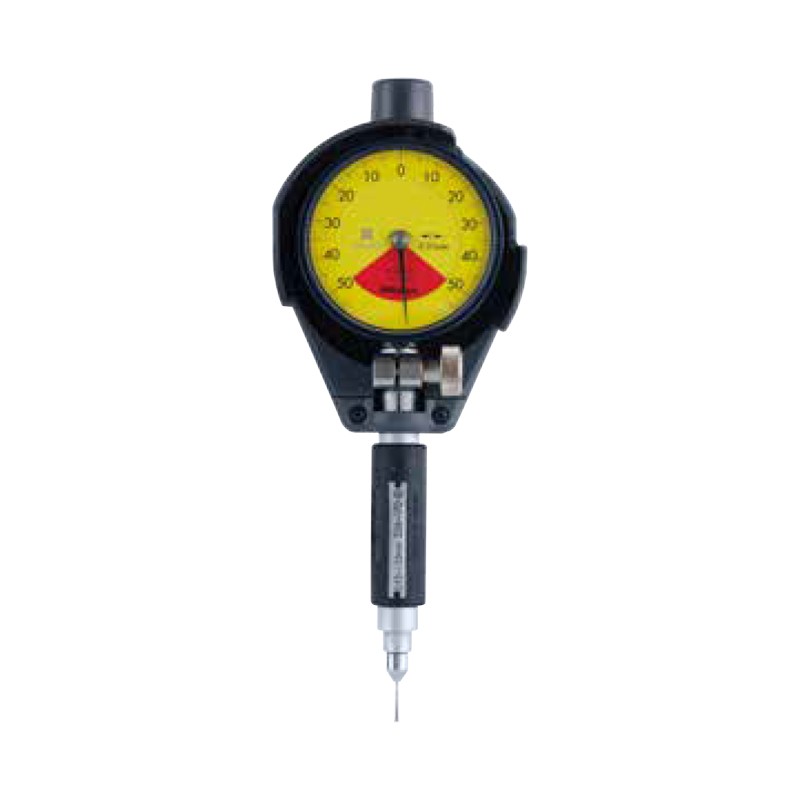

CG-MX系列 526系列 内径表
可以高精度测量小孔直径。
指示表(指针式指示表、数显指示表)和保护罩是选件。推荐从指针式指示表、数显指示表中选择指示表。
台架选件(No.215-120-10)可有效地测量多个小孔。(详细信息参见C-30页)
技术参数
货号 | 型号 | 测量范围(mm) | 精度 (µm) | 重复性 (µm) | 内径表 | 指针式指示表 | 指示表保护罩 | 设置环规 |
526-170-10 | CG-1.55MX1 | 0.95 - 1.55 | 4 | 1 | 526-170-10 | 不提供 | 不提供 | 不提供 |
526-160-10 | CG-3.95MX1 | 1.50 - 3.95 | 4 | 526-160-10 |
526-150-10 | CG-7.30MX1 | 3.70 - 7.30 | 6 | 526-150-10 |
526-172-20 | — | 0.95 - 1.55 | 4 | 526-170-10 | 2109AB-10 (分度值: 0.001mm) | 21DZA000 |
526-162-20 | — | 1.50 - 3.95 | 4 | 526-160-10 |
526-152-20 | — | 3.70 - 7.30 | 6 | 526-150-10 |
526-173-20 | — | 0.95 - 1.55 | 4 | 526-170-10 | 2046AB (分度值: 0.01mm) | 21DZA000 |
526-163-20 | — | 1.50 - 3.95 | 4 | 526-160-10 |
526-153-20 | — | 3.70 - 7.30 | 6 | 526-150-10 |
526-170-11 | CG-1.55MX2 | 0.95 - 1.55 | 4 | 526-170-10 | 不提供 | 不提供 | 提供 |
526-160-11 | CG-3.95MX2 | 1.50 - 3.95 | 4 | 526-160-10 |
526-150-11 | CG-7.30MX2 | 3.70 - 7.30 | 6 | 526-150-10 |
526-172-21 | — | 0.95 - 1.55 | 4 | 526-170-10 | 2109AB-10 (分度值: 0.001mm) | 21DZA000 |
526-162-21 | — | 1.50 - 3.95 | 4 | 526-160-10 |
526-152-21 | — | 3.70 - 7.30 | 6 | 526-150-10 |
526-173-21 | — | 0.95 - 1.55 | 4 | 526-170-10 | 2046AB (分度值: 0.01mm) | 21DZA000 |
526-163-21 | — | 1.50 - 3.95 | 4 | 526-160-10 |
526-153-21 | — | 3.70 - 7.30 | 6 | 526-150-10 |
尺寸
