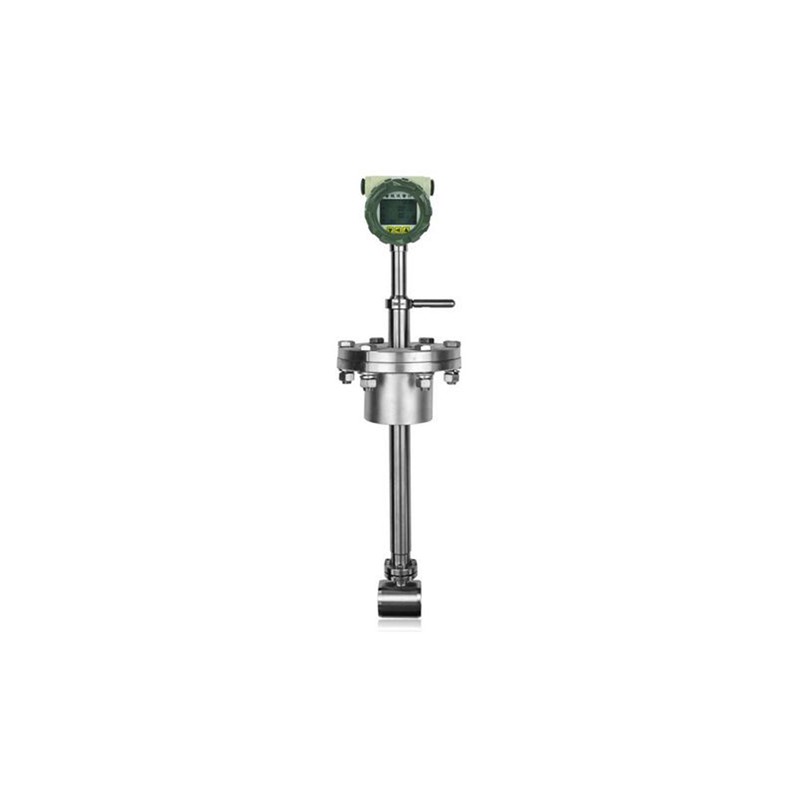

插入式涡街流量计传感器LUCB型

插入式涡街流量计传感器LUCB型

产品介绍

LUCB型插入式涡街流量计传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。

产品特点

可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。

采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。

压力损失小，量程范围宽，范围度达1:25。

无可动部件，长期稳定，结构简单便于安装和维护。

可测介质温度达+250℃。

技术参数

插入式涡街流量计
公称通经（mm）	200，250，300，400，500，600，800，1000，1200，1500

仪表规格	简易插入式	球阀插入式
拆装方式	断流后拆装	不需断流，关闭球阀后即可拆装
仪表型号	A型	B型
精确度	±2.5%	±2.5%
量程比	1:10；1:15	1:10；1:15
显示器	可选	可选
输出信号	可选：脉冲或4-20mA	可选：脉冲或4-20mA
信号线接口	内螺纹M20×1.5	内螺纹M20×1.5
通讯接口	可选RS485	可选RS485
供电电源	传感器：+12VDC、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池	传感器：+12VDC、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m	≤500m
防爆等级	可选ExdIIBT6或ExiaIICT4	可选ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65
允许振动加速度	1.0g	1.0g
阻力损失系数	Cd<2.6	Cd<2.6
整机功耗	＜1W	＜1W
仪表材质	1Cr18Ni 9Ti	1Cr18Ni 9Ti
公称压力	PN1.6Mpa；PN2.5Mpa	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

插入式涡街流量计测量范围：
