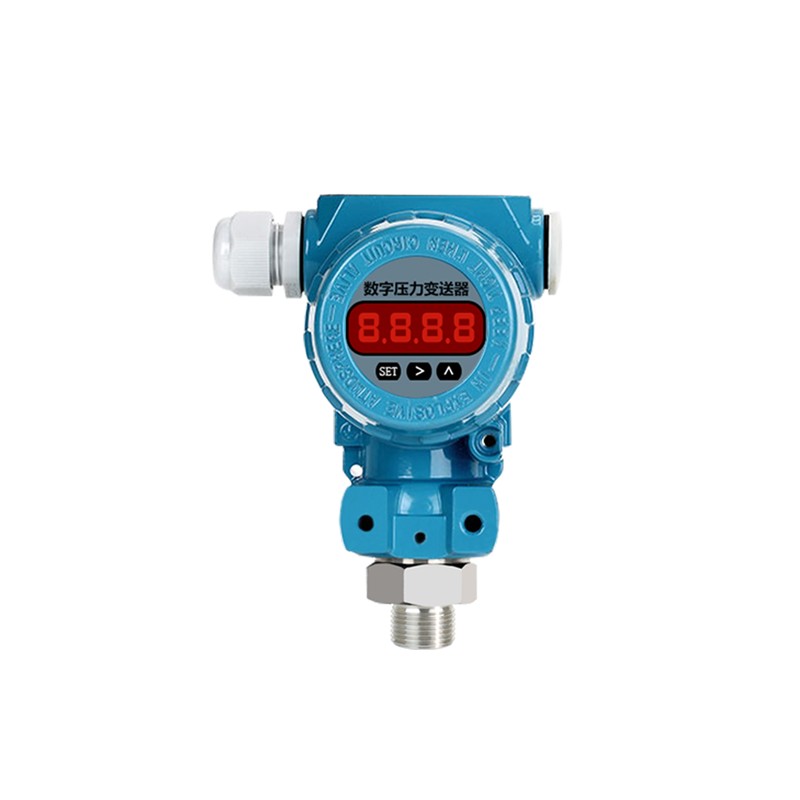

YDC2088小巧型差压变送器适合液体,气体的差压测量。差压变送器是一种典型的自平衡检测仪表，它利用负反馈的工作原理克服元件材料、加工工艺等不利因素的影响。顾名思义差压变送器所测量的结果是压强差，即△P=ρg△h。而由于油罐往往是圆柱形，其截面圆的面积S是不变的，那么，重力G=△P·S=ρg△h·S，S不变，G与△P成正比关系。即只要准确地检测出△P值，与高度△h成正比，在温度变化时，虽然油品体积膨胀或缩小，实际液位升高或降低，所检测到的压力始终是保持不变的。如果用户需要显示实际液位，也可以引入介质温度补偿予以解决。
产品特点
316L不锈钢隔离膜片结构
测量差压值
安装方便
产品可外部调节零点、满程
具有短路保护和反极性保护
抗冲击，抗振动，抗电磁兼容
外形结构多样化，可按客户要求定制
技术参数
测量介质 | 液体或气体 |
压力方式 | 差压 |
输出信号 | 4-20mA、RS485 |
供电 | 12-36VDC |
工作条件 |
介质温度 | -40～85℃ |
环境温度 | -40～85℃ |
环境湿度 | 0%～95% |
量程范围
额定量程（Mpa） | 0.035 | 0.1 | 0.25 | 1 | 2.5 |
差压量程（Mpa） | 0-0.01/0.35 | 0-0.02/0.1 | 0-0.05/0.25 | 0-0.2/1 | 0-0.5/2.5 |
单边最大静压值（Mpa） | 0.175 | 0.5 | 0.75 | 3 | 5 |
仪表选型
YDC2088 | 扩散硅小巧型差压变送器（默认无连接线） |
| 代号 | 有无显示 |
| 无 | 无显示 |
| X | 有显示 |
| | 代号 | 额定量程 | 额定量程 |
35Kpa (代号A) | 100Kpa (代号A) | 250Kpa (代号A) | 1Mpa (代号A) | 2.5Mpa (代号A) |
| | 04 | 0-10kpa | A | | |
| | 05 | 0-20Kpa | A | B | | |
| | 06 | 0-50Kpa | | B | C | | |
| | 07 | 0-100Kpa | | B | C | | |
| | 08 | 0-200Kpa | | C | D | |
| | 10 | 0-500Kpa | | D | E |
| | 11 | 0-0.6Kpa | | D | E |
| | 12 | 0-1Mpa | | D | E |
| | 13 | 0-1.6Mpa | | | E |
| | 14 | 0-2.5Mpa | | | E |
| | 67 | 定制 | | | E |
| | | 代号 | 信号输出 |
| | | A1 | 4-20mA两线制 |
| | | RS | RS485通讯接口（标准Modbus-RTU协议）四线制 |
| | | DZ | 定制 |
| | | | 代号 | 安装方式 |
| | | | 14 | M20*1.5外螺纹（标准） |
| | | | 17 | M20*1.5外螺纹（常用） |
| | | | 19 | G1/2外螺纹（常用） |
| | | | DZ | 其他 |
| | | | 代号 | 精度等级 |
| | | | B | 0.25%FS（差压量程与额定量程比从1：1至1:2.5） |
| | | | C | 0.5%FS（差压量程与额定量程比从1：2.5至1:5） |
| | | | | 代号 | 供电电压 |
| | | | | G | 12～36VDC常规 |
| | | | | G2 | 15-36VDC常规（带显示或输出0-10VDC） |
| | | | | DZ | 定制 |
| | | | | 代号 | 定制 |
| | | | | D | 其他定制要求 |
| | | | | 无 | 常规 |
YDC2088 | X | 2 | A1 | 14 | B | G | 选型举例 |
例如：YDC2088-2-A1-45-B-G （差压变送器、量程0-0.125～1.6Kpa、输出4-20mA、螺纹M20*1.5、精度0.25级、供电24V） |
| | | | | | | | | | | | | |
