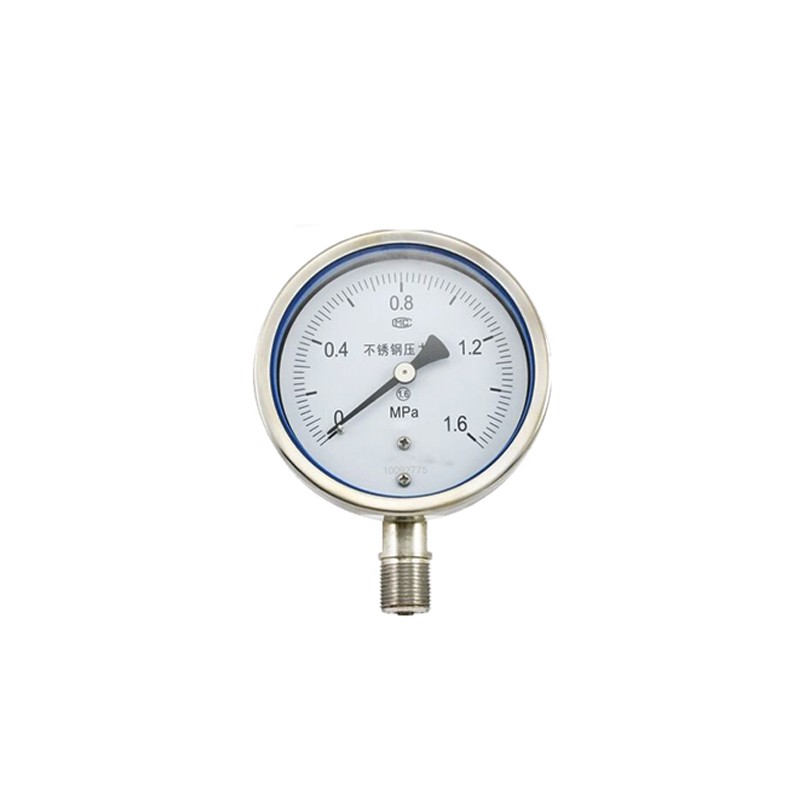

不锈钢压力表YTF型

型号:	YTF
产地:	西安

索取资料及报价

产品介绍

不锈钢压力表广泛应用于石油、化工、化纤、电站、食品等工业部门。用于耐腐蚀、耐高温等要求较高的工艺流程中测量各种流体介质的压力。

结构原理

不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。不锈钢压力表对于在外壳内充液（一般为硅油或者甘油）的不锈钢压力表，能够抗工作环境振动较剧和较少介质压力的脉动影响。

技术参数

公称直径	60、100、150、200和250mm
精度等级	60mm ±2.5%（最高±1.6%），100、150、200和250mm ±1.6%（最高±1.0%）
测量范围	60mm -0.1MPa～0…2.4MPa和0～0.1…60MPa 100和150mm -0.1MPa～0…2.4MPa和0～0.1…100MPa 200和250mm 0～0.1…60MPa
工作压力	静压负荷满量程的75%，
工作温度	环境温度 -25～70℃(外壳内充液)，-40～70℃(外壳内不充液)
介质温度	最高100℃
温度影响	使用温度偏离20±5℃时，误差≤0.4%/10℃
灌充液	无填充（填充硅油可选）
测压元件	316L不锈钢（＜10MPa， C形弹簧管；≥10MPa，螺旋式弹簧管）。
防护等级	IP65
传动机龙	304SS不锈钢
外壳	304SS不锈钢，带有安全隔爆层和安全卸压后盖
表玻璃	双层安全防爆玻璃
表盘	铝制白色表面，黑色刻度字
指针	铝制，黑色
接头	材质，304SS或316L螺纹，40、60mm M14×1.5，100、150、200和250mm M20×1.5其他标准可选。

导压系统及外壳等材质：

名称	材质
名称	YTF-40H、60H	YTF-100H、150H
接头	OCr18Ni9(304)	304、OCr17Ni12Mo2(316L)
弹簧管	OCr18Ni9Ti(321)	OCr17Ni12Mo2(316L)
外壳	OCr18Ni9(304)
