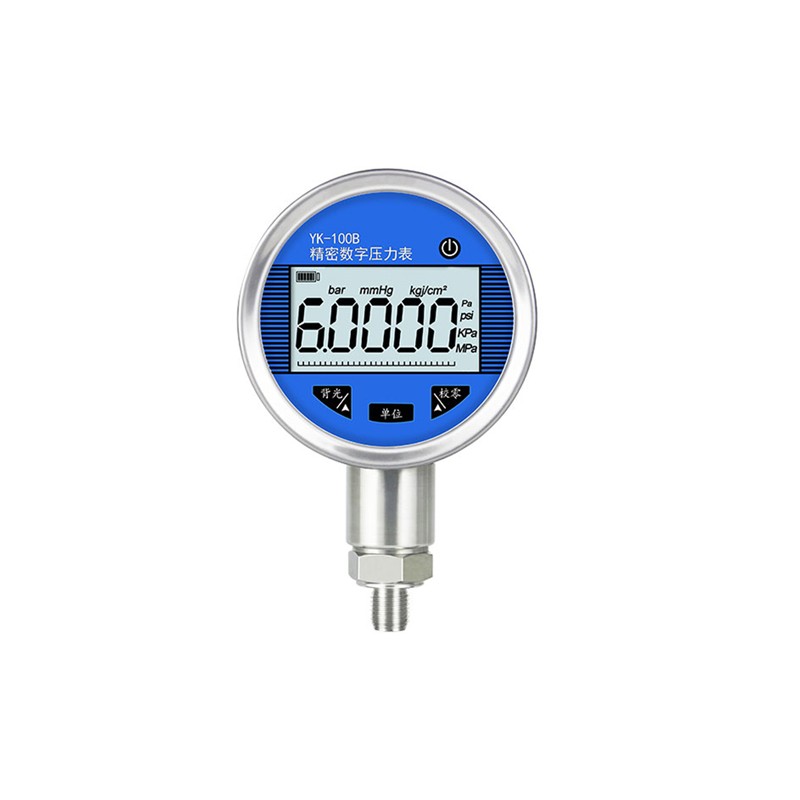

YK-100B通讯数字压力表，是我公司新推出的微功耗智能产品。它采用了先进微功耗器件以及独具特色的软件处理技术，可真实地连续测量压力数值。它采用大屏幕段码宽视角液晶显示窗，读数十分醒目、直观。该产品出厂前，经过了高低温老化、应力老化和温度补偿等工艺，即使在 (0 ～ 50)℃ 范围、一年时间内、99% 置信概率的苛刻条件下，也能够确保产品的准确度。它主要用于校验压力（差压）变送器、精密压力表、一般压力表、血压计等其它压力仪器仪表，也可广泛用于需要精密测量压力的场合等。它是指针式精密压力表的更新换代产品。
产品特点
微功耗、准确度高、 高清晰度数字液晶显示
体积小、易操作、便于现场校验及精密压力测量时使用
智能校准、线性修复、两秒钟磁笔感应调零
液晶显示具有动态压力值 显示功能，直观显示压力百分比
压力单位 : mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位 ( 可选 )
数字压力表附带485 RTU协议，配套上位机软件可实时监控传输数据
技术参数
压力范围 | -100kPa ～ 2kPa ～ 250MPa （可根据用户需要订制其它压力量程） |
准确度（精度） | ±0.2%F.S；±0.1%F.S；±0.05%F.S；±0.02%F.S |
外形尺寸及重量 |
外形尺寸 | φ100mm×34mm |
重量 | 0.5kg |
使用环境 |
温度 | （0～50 ) ℃ 保证准确度的工作温度范围） |
相对湿度 | <95% |
RS485数字压力表
双供电 置锂电池供电可以当数字压力表使用
外供电 活485通讯端口，可实时传输数据（9V电源适配器和24V可选）
同时记录存储数据
产品选型
YK-100B数字压力表 |
代号 | 精度 |
S1 | 0.02 | |
S2 | 0.05 |
S3 | 0.1 |
S4 | 0.2 |
S5 | 0.5 |
| 代号 | 信号输出 |
01 | 无输出 | |
02 | RS485 |
| 代号 | 压力范围 |
见表1 | G表压 A绝压 | |
| 代号 | 螺纹 |
M | 详见选型表 |
示例：YK-100BS202G5M14 YK-100B数字压力表 精度0.05级输出RS485量程0-160KPa 螺纹M20*1.5 |
量 程 选 型 表 |
代号 | 量程 | 代号 | 量程 | 代号 | 量程 | 代号 | 量程 |
1 | 10KPa | 2 | 40KPa | 3 | 60KPa | 4 | 100KPA |
5 | 160KPa | 6 | 200KPA | 7 | 250KPA | 8 | 400KPA |
9 | 600KPA | 10 | 1MPa | 11 | 1.6MPa | 12 | 2.5MPa |
13 | 4MPa | 14 | 6MPa | 15 | 10MPa | 16 | 16MPa |
17 | 25MPa | 18 | 40MPa | 19 | 60MPa | 20 | 100MPa |
21 | 0-160MPa | 22 | 0-250MPa | 23 | ±5KPA | 24 | ±10KPA |
25 | ±20KPA | 26 | ±50KPA | 27 | ±100KPA | 28 | 10KPA（A） |
29 | 30KPA（A） | 30 | 50KPA（A） | 31 | 100KPA（A） | 32 | 200KPA（A） |
33 | 500KPA（A） | 34 | 1MPa（A） | 35 | 2MPa（A） | 36 | -10KPA-0 |
37 | -20KPA-0 | 38 | -50KPA-0 | 39 | -100KPA-0 | 40 | 定制（绝压、表压、大气压） |
备注：A代表绝压；无标注代表表压； |
螺 纹 连 接 方 式 |
代号 | 连接方式 | 代号 | 连接方式 | 代号 | 连接方式 | 代号 | 连接方式 |
01 | M6*1 | 02 | M8*1 | 03 | M8*1.25 | 04 | M10*1 |
05 | M10*1.5 | 06 | M12*1 | 07 | M12*1.25 | 08 | M12*1.5 |
09 | M14*1 | 10 | M14*1.5 | 11 | M16*1 | 12 | M16*1.5 |
13 | M18*1.5 | 14 | M20*1.5 | 15 | M27*2 | 16 | G1/8 |
17 | G1/4 | 18 | G3/8 | 19 | G1/2 | 20 | G3/4 |
21 | G1 | 22 | 1/8NPT | 23 | 1/4NPT | 24 | 3/8NPT |
25 | 1/2NPT | 26 | 3/4NPT | 27 | R1/8 | 28 | R1/4 |
29 | R3/8 | 30 | R1/2 | 31 | ZG3/4 | 32 | 7/16UNF |
33 | 7/16UNF（内） | 34 | G1/4（内） | 35 | 卡箍（50.5） | 36 | KF16 |
37 | 法兰DN15 | 38 | 法兰DN20 | 39 | 法兰DN25 | 40 | 法兰DN32 |
41 | 法兰DN40 | 42 | 法兰DN50 | 43 | 法兰DN80 | 44 | 定制 |
备注：代号35以下需要单独购买接口附件 |
