在射频量测中，假负载、衰减器向来都是维护高重复性测试的重要环节之一。Bird 大功率油冷假负载具有体积小、易保养、易使用、低VSWR的特点，其精确的射频特性满足大功率测试低反射条件需求。Bird 大功率衰减器具有宽动态范围，高精度衰减值的特点，广泛应用于EMC等高频大功率应用环境中。
产品性能特点：

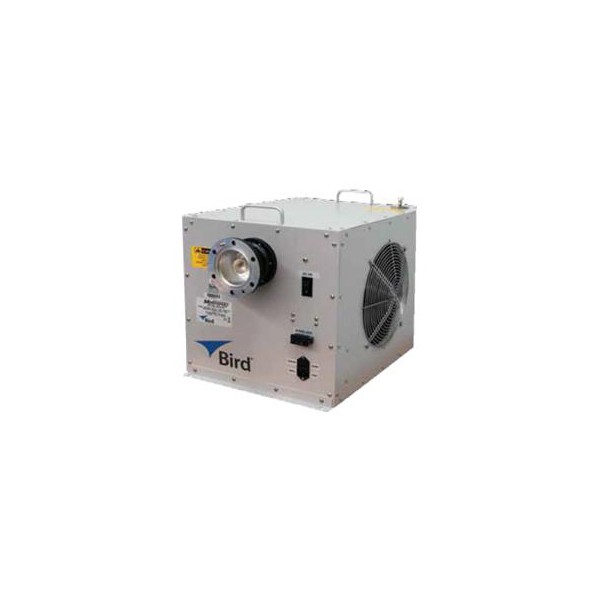

射频负载8930系列
紧凑小巧的设计
峰值平均功率比可达10dB
型号适用于50或60赫兹的115或230伏电压
宽频带操作
独立式的冷却系统，包括用于更高功率型号的冷却风扇
能够承受最大95％的湿度
能承受环境温度为-40℃-+45℃
阻抗为标准50Ω
射频负载8645系列
空冷衰减器
油冷衰减器
自冷却设计
宽带运营
坚固的结构
完全屏蔽，防止产生无关辐射
其他衰减值可根据要求提供
冷却方式：油冷
技术参数
|
| 功率范围 | 1000W 连续波 频率范围 DC-4GHz |
频率范围 | DC-4GHz |
VSWR | 1.1 最大 （DC-1GHz） |
1.2 最大（1GHz-2GHz） |
1.3 最大（2GHz-2.4GHz）,1.065 最大（带“D”型号 ) |
周围温度 | -40° ～ +45° |
连接器 | QC-N(f) 标配 |
工作位置 | 水平放置 |
冷却剂 | 1.1 加仑 (4.1 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 455×151×216 毫米 |
重量 | 11.5 公斤 |
8890-300 系列油冷假负载（2.5kW） |
| 型号 | 8890-300 | 8892-300&8892D300 |
功率范围 | 2500W 连续波 |
频率范围 | DC-1GHz |
VSWR | 1.1 最大 （DC-1GHz） |
1.2 最大（1GHz-2GHz） |
1.3 最大（2GHz-2.4GHz） |
周围温度 | -40° ～ +45° |
连接器 | QC-LC(F)1 5/8” 法兰 |
工作位置 | 水平放置 |
冷却剂 | 2.9 加仑 (11 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 638×178×437（毫米） | 638×178×437 （毫米） |
重量 | 27 公斤 | 27 公斤 |
8890-300 系列油冷假负载（2.5kW） |
| 型号 | 8895-300 | 8891-D300&8891-300 |
功率范围 | 2500W 连续波 |
频率范围 | DC-1GHz |
VSWR | 1.1 最大 （DC-1GHz） |
1.2 最大（1GHz-2GHz） |
1.3 最大（2GHz-2.4GHz） |
周围温度 | -40° ～ +45° |
连接器 | 1 5/8" 直馈 | 3 1/8" 法兰 |
工作位置 | 水平放置 |
冷却剂 | 2.9 加仑 (11 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 564×178×437 （毫米） | 638×178×437（毫米） |
重量 | 26 公斤 | 27 公斤 |
8890-300 及 BA-115/230 系列油冷假负载 (5kW) |
| 型号 | 8890-315/320 | 8892-315/320 |
功率范围 | 5000W 连续波 ( 风机开），1250W( 风机关） |
频率范围 | DC-4GHz |
VSWR | 1.1 最大 （DC-1GHz） |
1.2 最大（1GHz-2GHz） |
1.3 最大（2GHz-2.4GHz） |
周围温度 | -40° ～ +45° |
连接器 | QC-LC(F) | 1 5/8" 直馈 |
工作位置 | 水平放置 |
冷却剂 | 2.9 加仑 (11 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 587×187×560 （毫米） | 587×187×560 （毫米） |
重量 | 32 公斤 | 33 公斤 |
8890-300 及 BA-115/230 系列油冷假负载 (5kW) |
| 型号 | 8895-315/320 | 8891-315/320 | 8897-315/320 |
功率范围 | 5000W 连续波 ( 风机开），1250W( 风机关） |
频率范围 | DC-2.4GHz |
VSWR | 1.1 最大 （DC-1GHz） |
1.2 最大（1GHz-2GHz） |
1.3 最大（2GHz-2.4GHz） |
周围温度 连接器 | -40° ～ +45° 15/8” 法兰 3 1/8" 直馈 31/8" 法兰 |
| | |
工作位置 | 水平放置 |
冷却剂 | 2.9 加仑 (11 升 ) 硅油 |
涂装 尺寸 | 灰色油漆 564×187×560 （毫米） 638×187×560 （ 毫 米） 614×187×560（毫米） |
重量 | 33 公斤 | 33 公斤 |
|
8921 系列油冷假负载（5kW） |
| 型号 | 8921 | 8922 & 8922D |
功率范围 | 5000W 连续波 |
频率范围 | DC-1GHz |
VSWR | 1.1 最大 （DC-1GHz） |
周围温度 | -40° ～ +45° |
连接器 | QC-LC(F) | 15/8" 法兰 |
工作位置 | 水平放置 |
冷却剂 | 6 2/3 加仑 (25.3 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 783×241×656 （毫米） | 783×241×656 （毫米） |
重量 | 54 公斤 | 55 公斤 |
| | | | |
|
| 型号 | 8926 & 8926D | 8927 & 8927D |
功率范围 | 5000W 连续波 频率范围 DC-4GHz |
频率范围 | DC-1GHz |
VSWR | 1.1 最大 （DC-1GHz） |
周围温度 | -40° ～ +45° |
连接器 | 3 1/8" 法兰 | 3 1/8" 直馈 |
工作位置 | 水平放置 |
冷却剂 | 6 2/3 加仑 (25.3 升 ) 硅油 |
涂装 | 灰色油漆 |
尺寸 | 832×241×656 （毫米） | 809×241×656 （毫米） |
重量 | 57 公斤 | 57 公斤 |
|
