多功能变送器A2000能够消除使用传统记录器和故障指示器同时操作的测量仪器的组合使用。在与电流和电压转换器相结合的情况下，执行了中低电压系统所需要的最重要的测量。

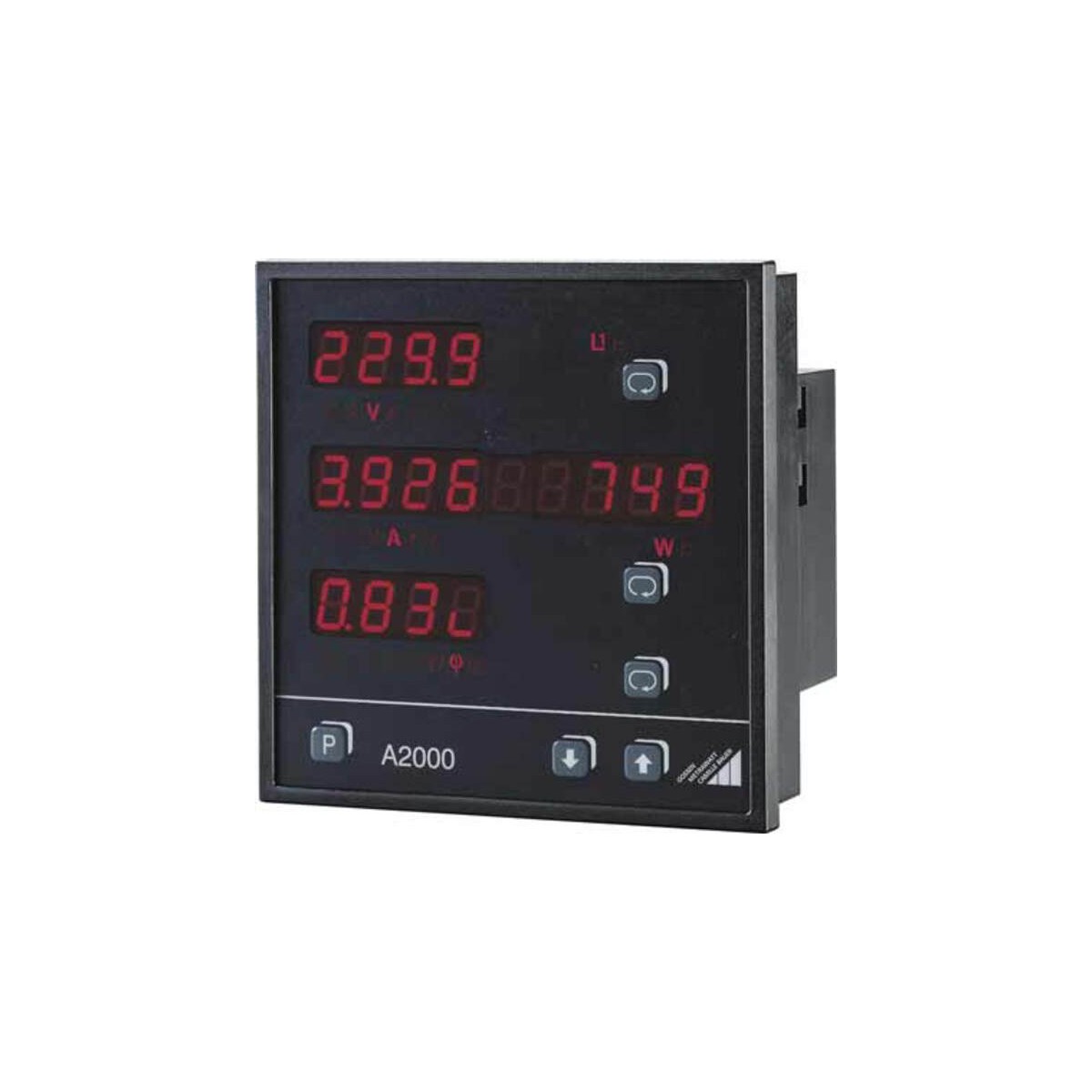

A2000 多功能电表

• M测量电流，电压，有功，无功和视在功率，功率因数，

• 有功和无功电能，谐波失真和谐波

• 2个额外的测量输入（可选）

• 对U和I的精度测量值误差为0.25%。

• 根据模型，能够与Profibus-DP、LONWORKS接口或RTU的RTU和其他协议进行通信。

• 前面板尺寸：144×144毫米

• 最小安装深度小于60毫米

• 14毫米LED显示屏，高对比度，清晰可辨

• 连续记录选定的测量值以用于负荷曲线和统计目的（可选）

• 干扰记录功能，高速记录事件和事件前的历史记录（可选）

• 电隔离电流输入

• 两个限值触点可根据需要分配给测量值

应用

该测量仪器用于对交流系统的分析，特别是在传统的模拟测量仪器中，分配系统不再满足不断增长的需求。这尤其适用于谐波失真和谐波对电流、电压和功率的影响。

作为进一步的应用范围，该仪表还能够消除同时使用传统记录器和故障指示器同时操作的测量仪器的组合使用。在与电流和电压转换器相结合的情况下，该仪器执行了中低电压系统所需要的最重要的测量。

模拟输出、限制值和接口可用于测量值的监视和处理。如果使用集成内存的仪器版本，则在故障安全系统中同时记录12个测量值的时间曲线。重要的测量值可以在很长一段时间内连续监测，也可以通过一个事件在指定的时间内触发记录。在事件控制记录的情况下，也可以记录以相同速度导致事件的前段。这为用户提供了一个关于前历史的全面概述，从而导致了一个错误。因此，该仪器比传统的纸表记录仪更能满足故障记录仪的功能。

功能和工作原理

该测量仪器获得了三相电气系统的星型连接电压和电流的瞬时值。如果没有可用的中性点，仪器会自动创建一个虚拟的中性点。测量值被记录的速度取决于相应的行频率。每一段时间内,每一项被确认的价值被更新32次，这就使得测量信号的获得可以达到15次谐波。

在这些值被存储到内存后，分析和计算诸如delta和星相连接的电流和电压开始，以及功率、功率因数、能量、谐波失真和谐波的参数的确定。数值按照DN40110第1和第2部分计算。所有计算值均可用于显示、串行接口、模拟输出和限值监控系统。

数据存储

可以选择多达12个测量值存储到内存中。测量仪器每300毫秒采集一次测量值，并将其存储在中间存储器中。然后根据所选的采样率取平均值，并将其作为平均值存储到**内存中。采样率可从300毫秒调整到最大24小时。记录是通过内部选择的限值来触发的。录音时间可设定在1分钟至31天内。因此，一些事件可以存储到内存中，一个接一个。启动记录的触发级别可以设置为在任何给定记录的持续时间内，分别为0%、25%、50%或75%。这为用户提供了触发记录的事件前历史的概述，包括时间和日期。

连续记录也是可能的。

内存容量可达25万。记录的最大可能持续时间取决于记录的测量值(1到12)，以及它们被记录的采样率(0.3s到24h).

内存模块是一个缓冲CMOS RAM。数据完整性保证至少8年。

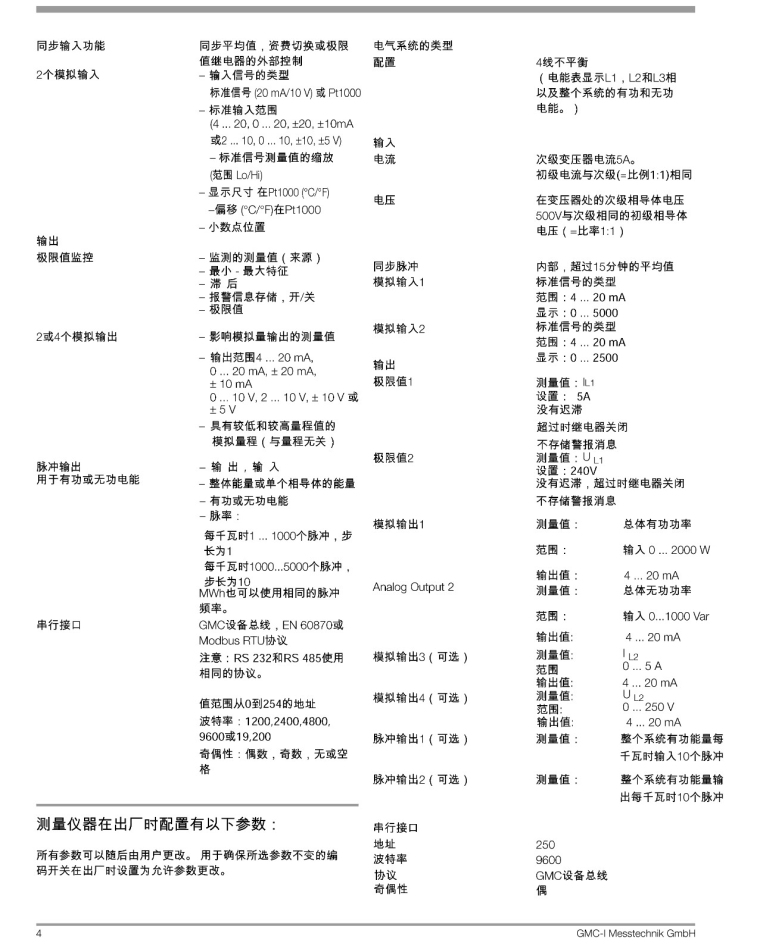

技术参数
