CN 416M2/M3-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。产品特点：
>适用于2线或3线共模同时注入
>快速短接开关，用于DC耦合
>香蕉头端子信号注入

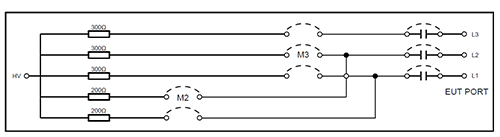

1、标准原理图：

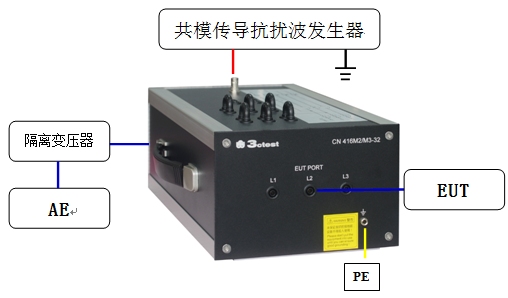

2、测试连接示意图：
技术参数
标准
IEC
61000-4-16:2015
耦合频率
0 Hz-150KHz ，CW波
线路阻抗
M2/200Ω*2，M3/300Ω*2
耦合电压
300V
耦合模式
2线/3线共模
（同时对地）
耦合器件
1 μF 电容器
工作电压
最大 400V
DC
工作电流
最大 32A
AE/EUT端口类型
4mm香蕉头
信号注入端口类型
通用参数
重量
约3.6 kg
尺寸
360 mm×220
mm×135mm（长×宽×高）
壳体材料
铝合金
环境温度
15℃ - 35℃ (操作条件)
相对湿度
45% - 75% (操作条件)
随机标配
测试线， 插头。
产品标准
