CWS 3G低压组合波雷击浪涌模拟器是为了模拟低压浪涌脉冲干扰现象而专门设计的一款高端测试设备，适用于浪涌保护器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从1 V至30 V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。CWS 3G设计基于第三代智能化控制平台，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
特点：
> 5.7寸彩色触摸屏前面板操作
> 符合IEC/EN61000-4-5和GB/T 17626.5标准
> 输出电压1 V至30 V, 0.1 V步进
> 标配源输出阻抗2 Ω
> 内置浪涌电压测量模块，用户可连接示波器观察波形
> 仪器界面可实时显示输出峰值电压、电流峰值大小
> 测试排程功能，操作简单
> 以太网 、RJ45接口，用于PC远程控制、打印测试报告

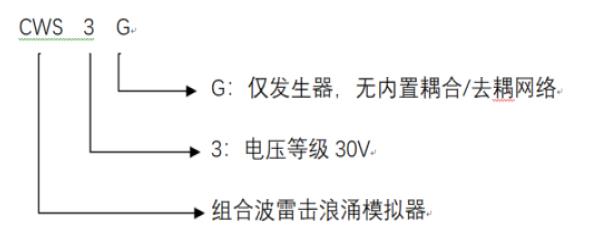

命名规则：
技术参数 |
测试电压范围 | 1 V ～ 30 V ±10% |
电压波形 | 波前时间：1.2 μs ±30% 半峰值时间：50 μs ±20% |
测试电流范围 | 0.5 A ～ 15 A ±10% |
电流波形 | 波前时间：8 μs±20% 半峰值时间：20 μs±20% |
源输出阻抗 | 2 ohm |
输出极性 | 正、负、正负交替 |
脉冲周期 | 1-9999 s |
实验次数 | 1–9999次 |
触发方式 | 自动、手动、外部触发 |
实验模式 | 实验参数进行排程设置 |
通用参数 |
显示屏 | 5.7英寸TFT彩色触摸屏 |
工作电压范围 | AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V） |
保险丝 | 6 A |
最大功耗 | 200 W |
通讯方式 | 以太网、RJ45 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
失效检测 | 失效时前面板LCD显示、并中断仪器工作 |
机箱尺寸 (宽*高*深) | 19英寸/4U （450 mm*192 mm*610 mm） |
仪器重量 | 17 kg |
温度范围 | 15 ℃～ 35 ℃ |
湿度范围 | 45% ～ 75% |
气压范围 | 86 kPa～106 kPa |
随机附件 |
主机、测试线、电源线、保险丝、扁平接地线、检测报告、说明书 |
选配测试功能和附件 |
外置耦合去耦网络SPN系列 | 暂无低压浪涌网络，需定制 |
宽带电流监测钳 CM | 0220M 0.01V/A |
宽带电流监测钳 CM | 0103M 0.1V/A |
PC控制软件CoreLab 支持Windows XP and Windows 7它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
