CDN 405AF4用来评估低速非屏蔽不对称通信线路防雷击浪涌能力的耦合去耦网络。可以用于测试100KBit/s 以太网，强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。最大浪涌电压为6KV。此款CDN将满足IEC/EN 61000 - 4 - 5：2017的标准升级。是按照IEC/EN 61000 - 4 - 5图9非屏蔽的不对称低速数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

特点：

> 可以用于测试100 KBit/s速率

> 1/2/3/4线非屏蔽 线对线/线对地

> 耦合波形1.2/50 s、8/20 μs

> 最大工作电流2A

> 接口规格为4mm 香蕉头

> 可以兼容国外发生器输出端口进行通信测试

> 根据试验需求更换限流电阻、耦合器件和去耦器件

注：购买CDN网络时必须要从选配器件中购买一个耦合器件和去耦器件，才可以使用CDN网络。此外残压与去耦器件的类别有关，不同的去耦器件残压的波形与幅值不同。

选配器件示例：

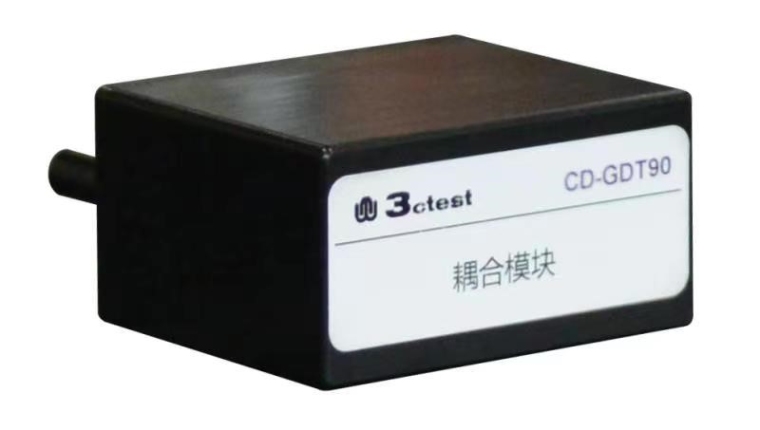

耦合器件CD-GDT90

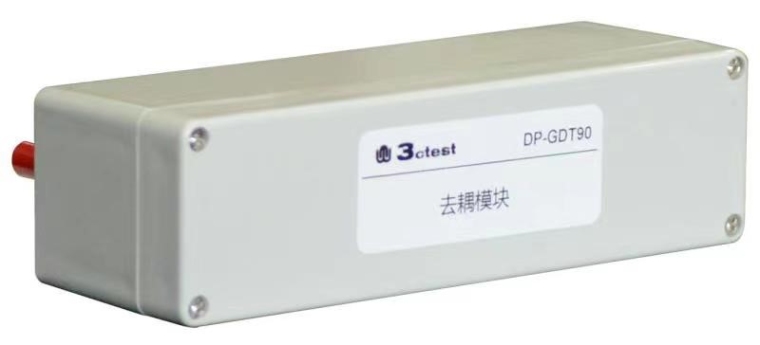

去耦器件DP-GDT90

产品标准

• ITU-T K.21
• ITU-T K.20
• IEC 61000-4-5
• EN 61000-4-5
• GB/T 17626.5
• ITU-T K.45
