CN 405AF4是依据铁路通信信号设备雷击试验方法而设计的一款产品，插拔式耦合器件的设计，方便客户根据不同的试验条件来选择相应的耦合器件，适用于平衡通讯传输线线-地试验和线线试验。也适用于非平衡通讯传输线线-地试验和线线试验，体积小巧便于携带使用方便。
特点：
> 满足TB/T 3498-2018标准要求；
> 1/2/3/4线 线对线/线对地；
> 耦合波形1.2/50μs&8/20μs以及10/700&5/320μs；
> 脉冲电压可达10KV；
> 接口规格为4mm 香蕉头；
> 根据试验需求更换耦合器件。

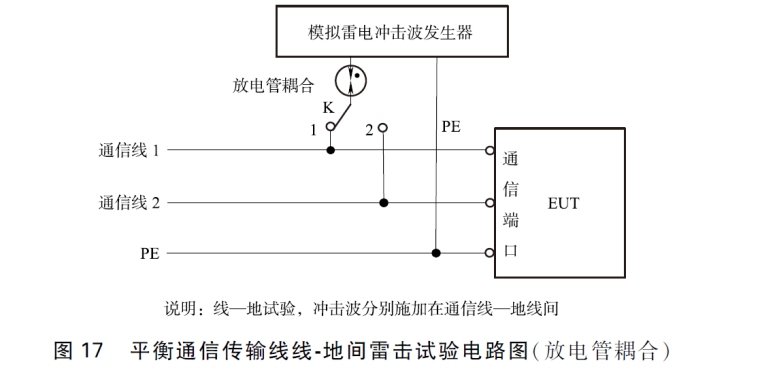

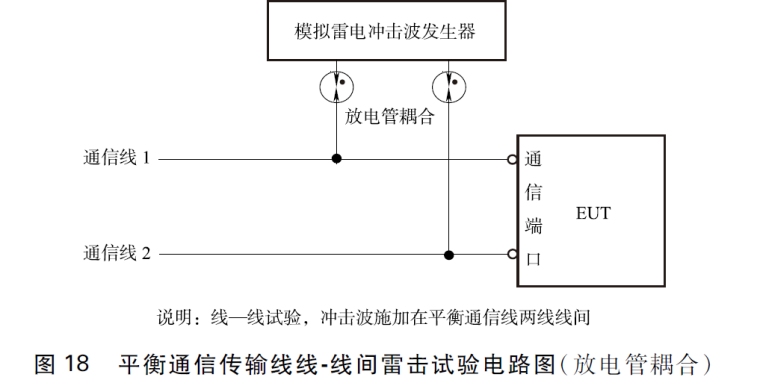

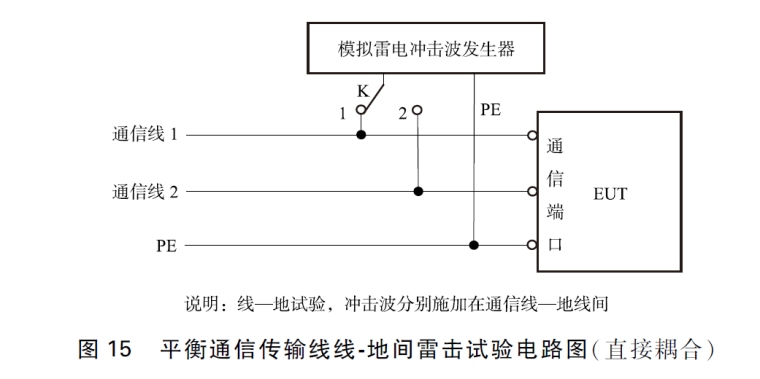

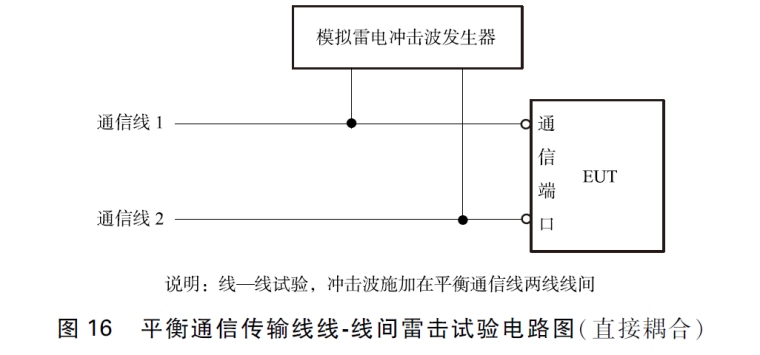

标准连接示意图如下：
技术参数 |
项目 | CN 405AF4 |
标准 | TB/T 3498-2018 |
耦合波形 | 1.2/50μs、8/20μs组合波 10/700μs、5/320μs组合波 4/300μs电压波 |
脉冲电压 | 10 kV （由耦合器件决定） |
耦合模式 | 1/2/3/4线非屏蔽 线对线/线对地 |
耦合器件 | CD-GDT90、CD-TVS76、CD-C05 |
通信接口规格 | 4 mm香蕉头 |
工作电压 | 注入电压由耦合器件决定 TVS 76器件最大注入电压DC＜48V； GDT 90器件最大注入电压DC＜12V； C05器件最大注入电压AC 380V； |
通用参数 |
重量 | 约3.5 kg |
尺寸 | 358 mm×200 mm×133 mm(长×宽×高) |
壳体材料 | 铝材料 |
环境温度 | 15 ℃ - 35 ℃ (操作条件) |
相对湿度 | 45% - 75% (操作条件) |
包装箱 | 纸箱 |
耦合模块 | 试验电压及波形 | 注释 |
CD-C05 | 1.2/50μs 4KV | EUT最大工作电压 400VAC / 1000VDC |
CD-TVS76 | 1.2/50μs 10KV 4/300μs 10KV 10/700μs 10KV | EUT最大工作电压 48VDC |
CD-GDT90 | 1.2/50μs 10KV 4/300μs 10KV 10/700μs 10KV | EUT最大工作电压 12VDC |
随机标配 |
测试线 | 测试线若干 |
高压注入线 | 红黑各一根 |
耦合器件 | CD-GDT90 2个 CD-TVS76 2个 CD-C05 2个 |
资料 | 原厂测试证书 |
说明书 |
耦合器件示例：
耦合器件CD-GDT90
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
- TB/T 3498-2018
