高压人工网络AN 150C10

型号:

AN 150C10

产品介绍

产品概述：

AN 150C10根据ISO 21498-2、MBN_11123和VW 80300设计，集成阻抗为 0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ，50mΩ，100mΩ，200mΩ和10mF的电容。该设备可用于最大值1500 V，100A的直流电流的试验。

产品特点：

>彩色触摸显示屏操作，按标准选择内阻，通过继电器自动切换阻抗和电容，测试过程中无需手动转接，安全方便;

> 内置10mF去耦电容和泄放电阻，并实时监测电容电压;

> 冷却方式风冷，内置温度保护，无需额外冷却装置;

> 通过‘增益相位并联-直通’测试方法满足ISO 21498 & MBN 11123阻抗曲线范围，内阻满足VW80300 ±2%（最小±1mΩ）要求;

> 可选配（汽车抗扰度测试软件Autolab）远程控制，自动进行系统测试发射类试验;

>设计采用高压屏蔽端子使用起来更安全便捷。

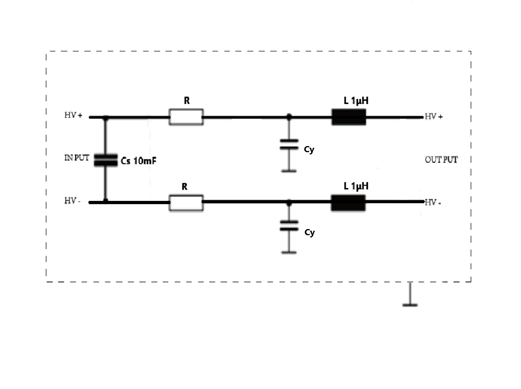

标准原理图如下：

标配附件
电源线、测试线、校准模块、接地线、说明书
选配附件
汽车抗扰度测试软件Autolab	支持windows 7 and Windows 10、11,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，用户可自定义任意波形（标准库以外），它能够自动/手动识别所连接的Autolab测试设备并进行自动配置，基于模板的报告功能可以帮助用户灵活地生成测试报告。

产品标准
