产品概述：
CWS 600系列是一台智能型多功能组合式抗扰度(EMS)测试设备，它能够满足国际标准和产品系列标准对浪涌抗扰度、通信波和脉冲磁场等各种测试要求，测试电压最高可达6 kV。
CWS 600系列是全兼容抗扰度测试方案**选择。满足欧盟CE认证及CCC认证对单相受试设备的抗扰度测试要求，内置全自动单相耦合/去耦网络，通过自动控制的外置耦合/去耦网络(最高可达400 A)还可进行三相五线受试设备测试。为您提供多种测试所需附件，用来满足工频磁场测试等各种应用需求。
产品特点：
> 5.7英寸彩色触摸屏前面板操作
> 浪涌失效侦测功能
> 浪涌电压、电流测量采集
> 测试排程功能
> 可内置全自动单相耦合/去耦网络 AC 300 V 20 A / 32 A 、DC 300 V 20 A / 32 A
> 可控制外置三相耦合/去耦网络等功能模块
> 以太网、RJ45接口，用于PC远程控制、打印测试报告

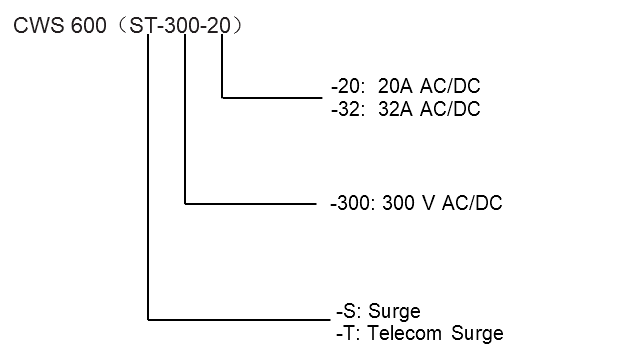

命名规则：
备注：外置网络等附件，有独立型号，不在主机型号中体现；-300-20/32代表含有内置耦合去耦网络。
通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | 100 ～ 264 V AC, 47 ～ 63 Hz |
保险丝 | 6A |
最大功耗 | 300 W |
通讯方式 | 以太网LAN |
外部控制方式 | 25针并口线 |
外部触发输入 | BNC, 5 V TTL |
CRO触发输出 | BNC, 5 V TTL |
运行控制输入 | BNC, 5 V TTL |
脉冲触发方式 | 手动、自动、外部触发 |
外部同步输入 | 20 ～ 400 V, 45 ～ 65 Hz |
警告灯输出 | 多芯接插件输出, 匹配外置告警灯模块(选配) |
安全电路 | 安全环短接, 安全回路开路时停止工作 |
失效检测 | 失效时前面板LCD显示, 并中断仪器工作 |
仪器工作状态指示 | LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 6U L * W * H: 620 * 450 * 280 mm |
仪器重量 | 约50 kg |
环境范围 | 15 ℃ ～ 35℃ |
气压范围 | 86 kPa ～ 106 kPa |
湿度范围 | 45% ～ 75% |
内置耦合/去耦网络(单相全自动) |
EUT带载能力 | AC 300 V 20 A / 32 A(选配) 50 / 60 Hz |
DC 300 V 20 A / 32 A(选配) |
EUT电源输入、输出 | 4 mm香蕉插头线 |
EUT电压监视输出 | BNC输出, 100 V : 1 V |
EUT电流监视输出 | BNC输出, 10 A : 1 V |
同步方式 | 内部同步、外部同步、异步 |
内部同步 | 0°～ 360°, 1°步进设置或随机模式 |
1.2 / 50 μs组合波耦合/ 去耦 | 内置单相自动耦合/去耦网络 |
注：CWS 600（S）配置只有源，CWS 600（S-300-20）带内置耦合去耦网络 |
IEC 61000 - 4 - 5浪涌抗扰度试验 |
试验电压 | 0.25 kV ～ 6 kV(±10%) |
试验电流 | 0.125 kA ～ 3 kA ±10% |
电压波形 | 1.2 μs ± 30% , 50 μs ±20% |
电流波形 | 8 μs ± 20%, 20 μs ±20% |
输出阻抗 | 2 Ω、12 Ω |
试验间隔时间 | 6 ～ 99 s（最短取决于试验电压） |
实验次数 | 1 ～ 999次 |
试验模式 | 可选排程模式 |
极性 | 正、负、先正后负、正负交替 |
校准电容 | 18 μF内置 |
耦合电阻 | 0 Ω、10 Ω |
耦合电容 | 9 μF、18 μF内置 |
浪涌电压峰值检测 | LCD显示、BNC输出 1000 V: 1 V |
浪涌电流峰值检测 | LCD显示、BNC输出 500 A: 1 V |
IEC 61000 - 4 - 5通讯波试验 |
试验电压 | 0.25 kV ～ 6 kV(±10%) |
试验电流 | 6.25 A ～ 150 A ±10% |
电压波形 | 10 μs ± 30% , 700 μs ±20% |
电流波形 | 5 μs ± 20%, 320 μs ±20% |
输出阻抗 | 15 Ω、40 Ω |
试验间隔时间 | 6 ～ 99 s（最短取决于试验电压） |
实验次数 | 1 ～ 999次 |
试验模式 | 可选排程模式 |
极性 | 正、负、先正后负 |
注：通讯波需选择CWS 600(T) |
CWS 600 选型指南一览表 |
主机 | 1.2/50 μs | 10/700 μs | CDN单相三线网络 |
组合波雷击浪涌模拟器CWS 600（ST-300-20） | √ | √ | √ |
组合波雷击浪涌模拟器CWS 600（S-300-20） | √ | | √ |
组合波雷击浪涌模拟器CWS 600（S） | √ | | |
组合波雷击浪涌模拟器CWS 600（T） | | √ | |
选配模块 |
雷击浪涌耦合/去耦网络SPN xxxxT10系列 | √ | | 可根据EUT电压、电流等级要求定制 |
非屏蔽对称高速通信线雷击浪涌耦合去耦网络CDN 405T8A1 | √ | √ | |
非屏蔽对称高速通信线雷击浪涌耦合去耦网络CDN 405T8-C | √ | | |
测试测量选配指南一览表 |
仪器名称、型号 | 1.2/50 μs | 10/700 μs |
| 差分探头VCF-80 | √ | √ |
 | 宽带电流监测钳 CM 0220M | √ | √ |
| 10 kV浪涌校准电容模块 CCM 1000 | √ | √ |
 | 抗扰度测试软件 CoreLab | √ | √ |
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
